vsphere_7_simple

先前準備

建議在同一台 ESXi host 上開一台 Windows 10 主機，並將 .iso 丟入這樣在上傳會比較快。

將 .iso 掛載 or 解壓縮後可以看到安裝所需檔案:

  • vcsa-ui-installer: 圖形化安裝精靈 (有 Windows、Mac 與 Linux 版本)
  • vcsa-cli-installer: 文字命令列安裝，一樣三個平台都有
  • vcsa: OVF 檔案存放目錄

安裝步驟

本次教學採用 OVA 建立 VCSA

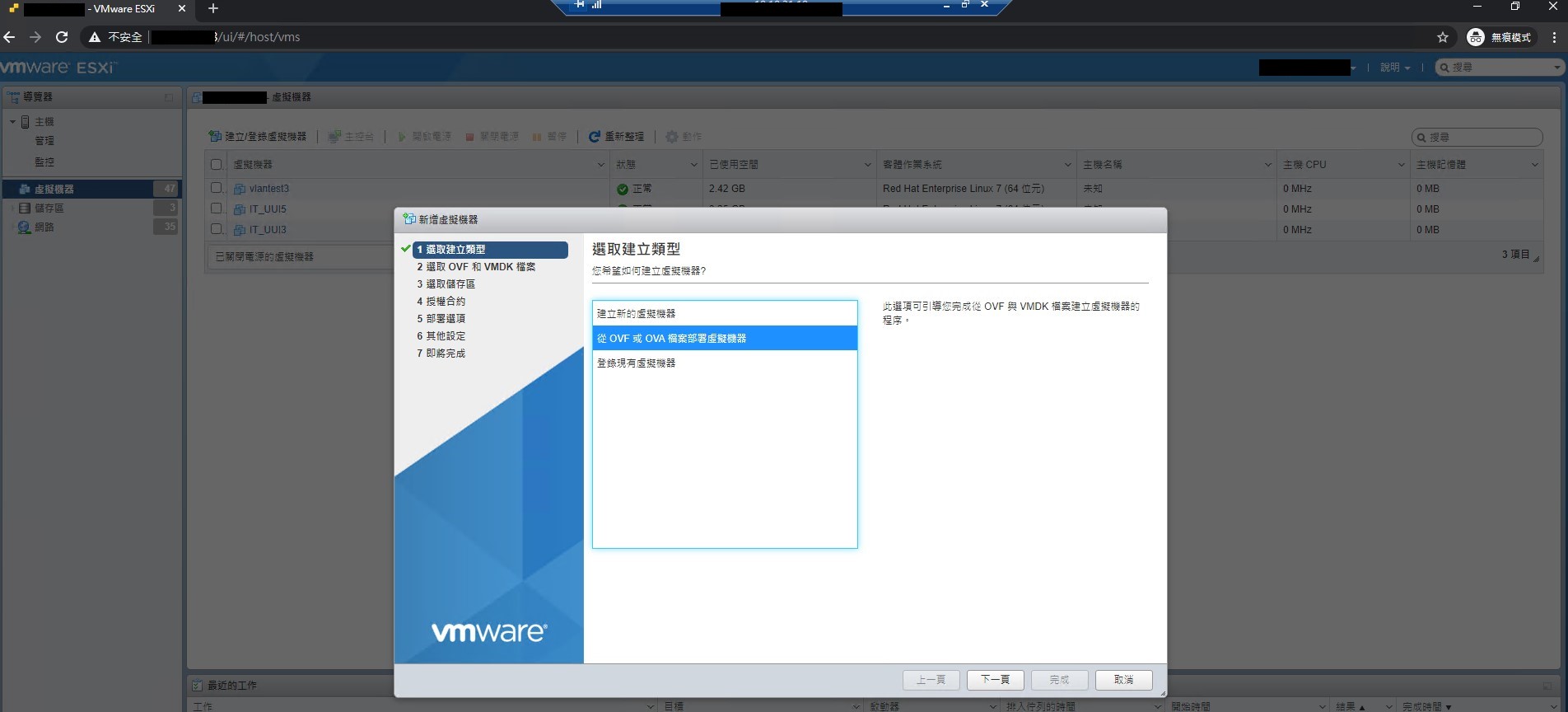

  1. 登入 ESXi host 並且點選建立虛擬機，選擇 從 OVF 或 OVA 檔案部屬虛擬機器

create_vm_from_ova

  1. 選取 OVA 檔案 並且輸入虛擬機名稱

select_ova

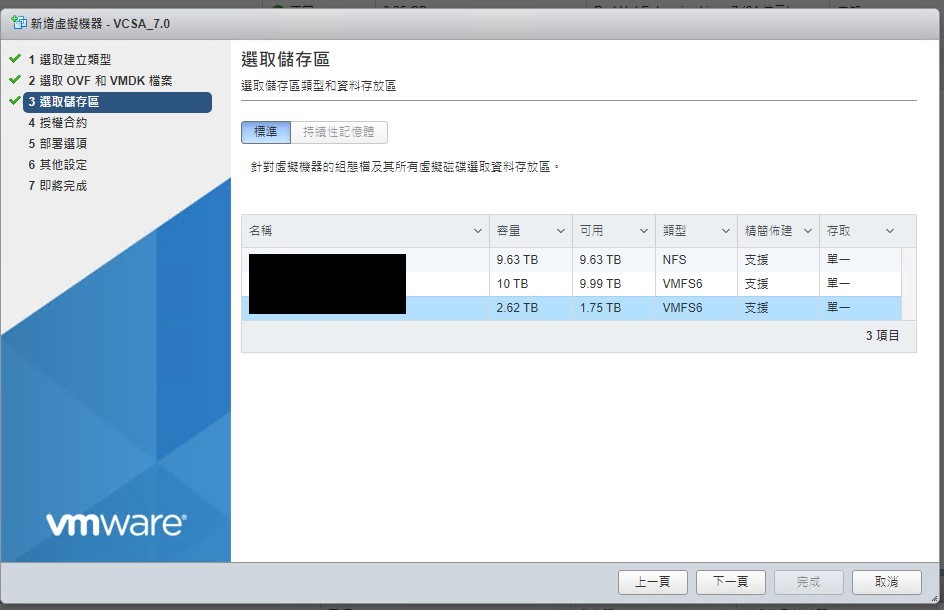

  1. 選擇儲存區 (Storage Pool)

select_vcsa_storage

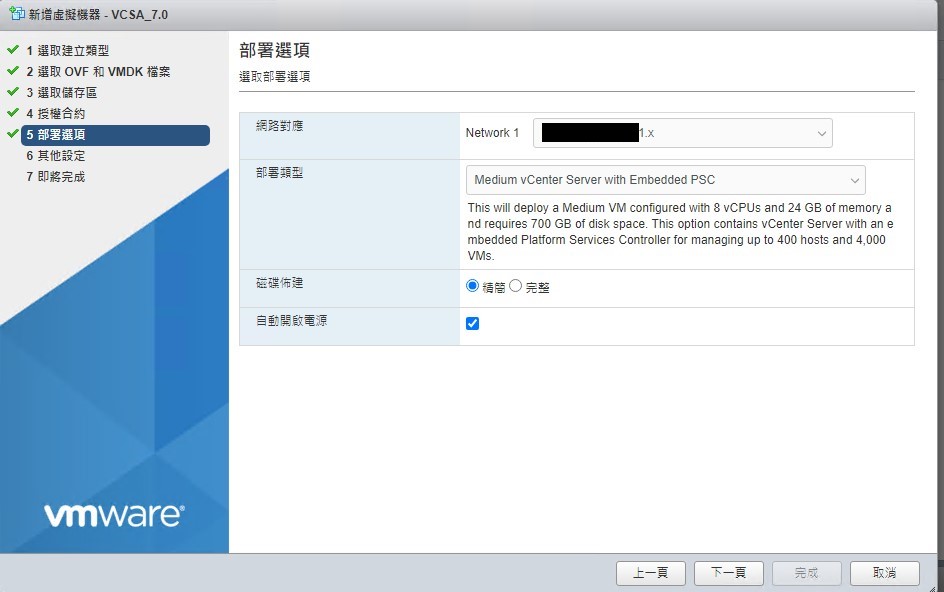

  1. 選擇部屬類型 (使用 GUI 部屬會直接在下面比較差異)，選擇 Medium 、磁碟精簡佈建、自動開啟電源 以及 Port Group

port_group_and_scale_size

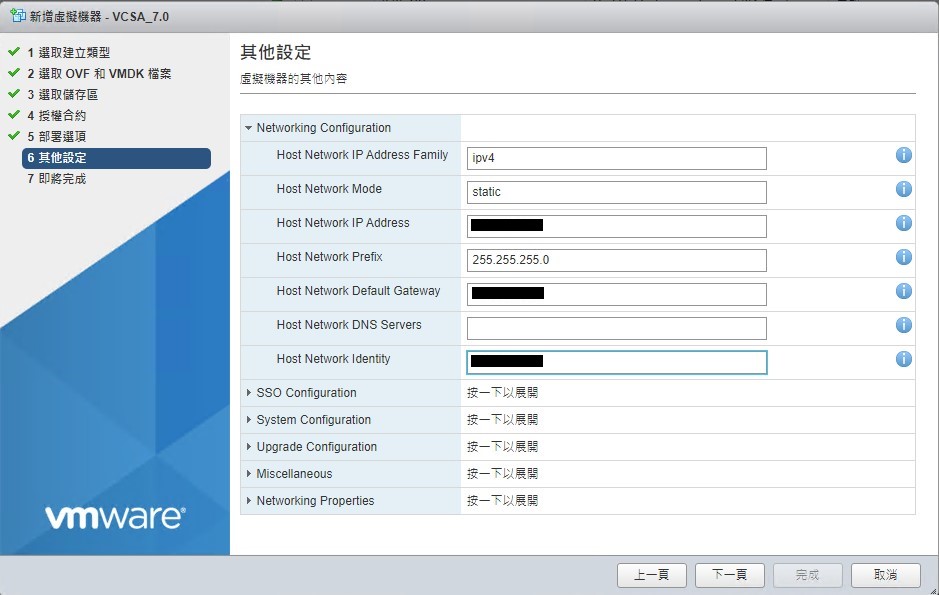

  1. 網路設定 DNS Server 直接留空 ( 2022.12.21 註: DNS 不應該留空，應當配置 )

vcsa_network_config

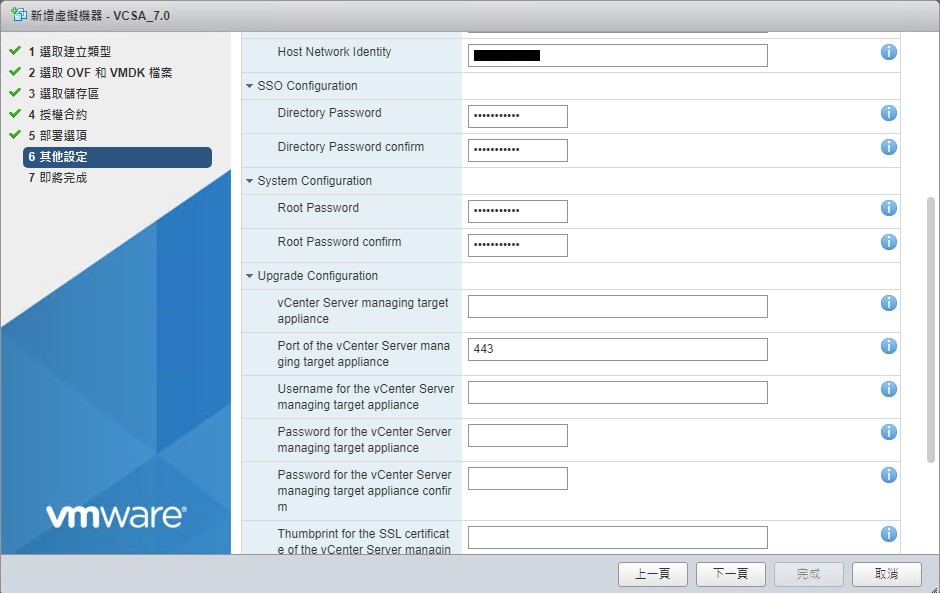

  1. SSO 以及 root 密碼 (因為 VCSA 底層也是 Linux distrobution 之一的 photon)

vcsa_sso_config

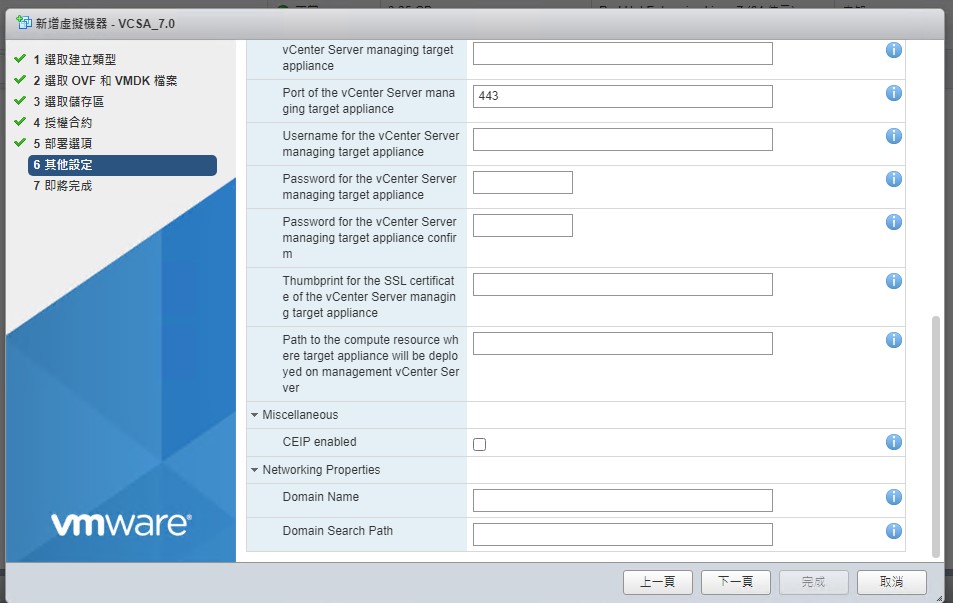

  1. 最後留空的部分

vcsa_last_config

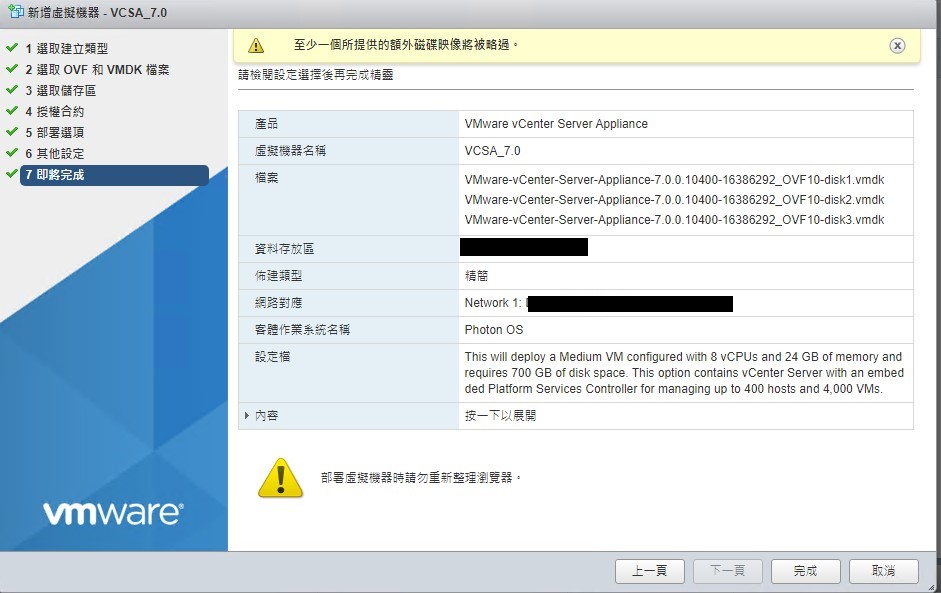

  1. Summary

vcsa_all_config

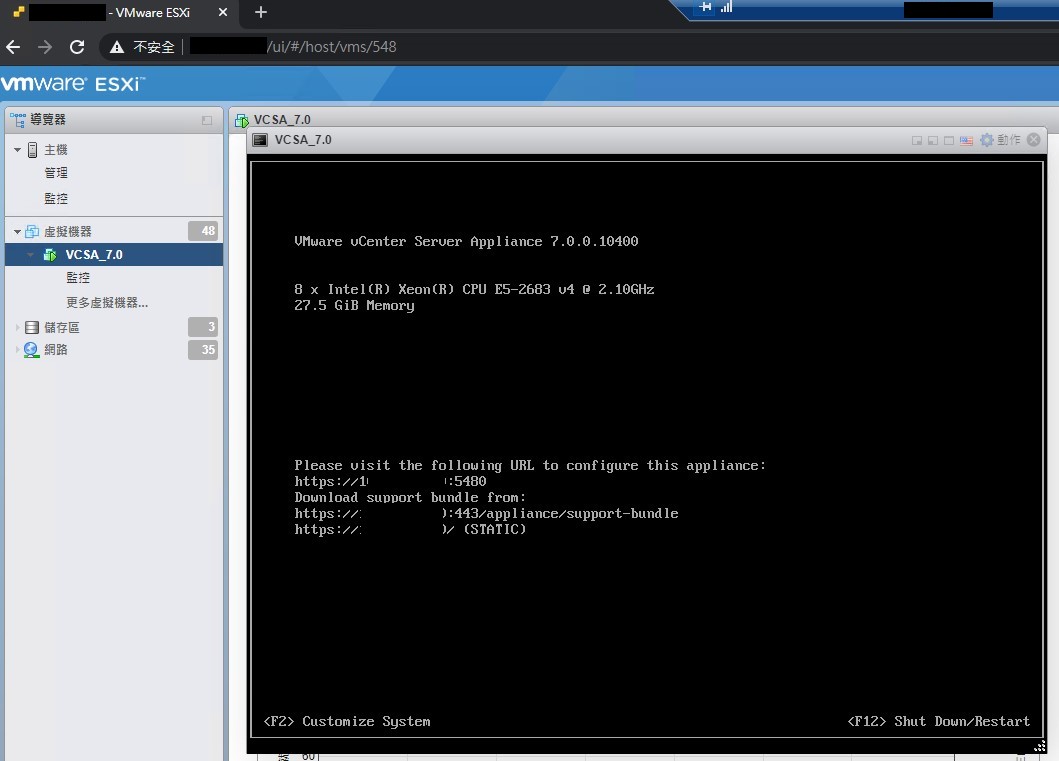

  1. 部屬完成後畫面會顯示這樣，要求你透過 https://x.x.x.x 進行 Stage 2 的設定

vcsa_ready_use_browser

  • vCenter IP:5480 > SSO 登入 VMware vCenter Server Management
  • vCenter IP > 非 SSO 登入 vSphere Client

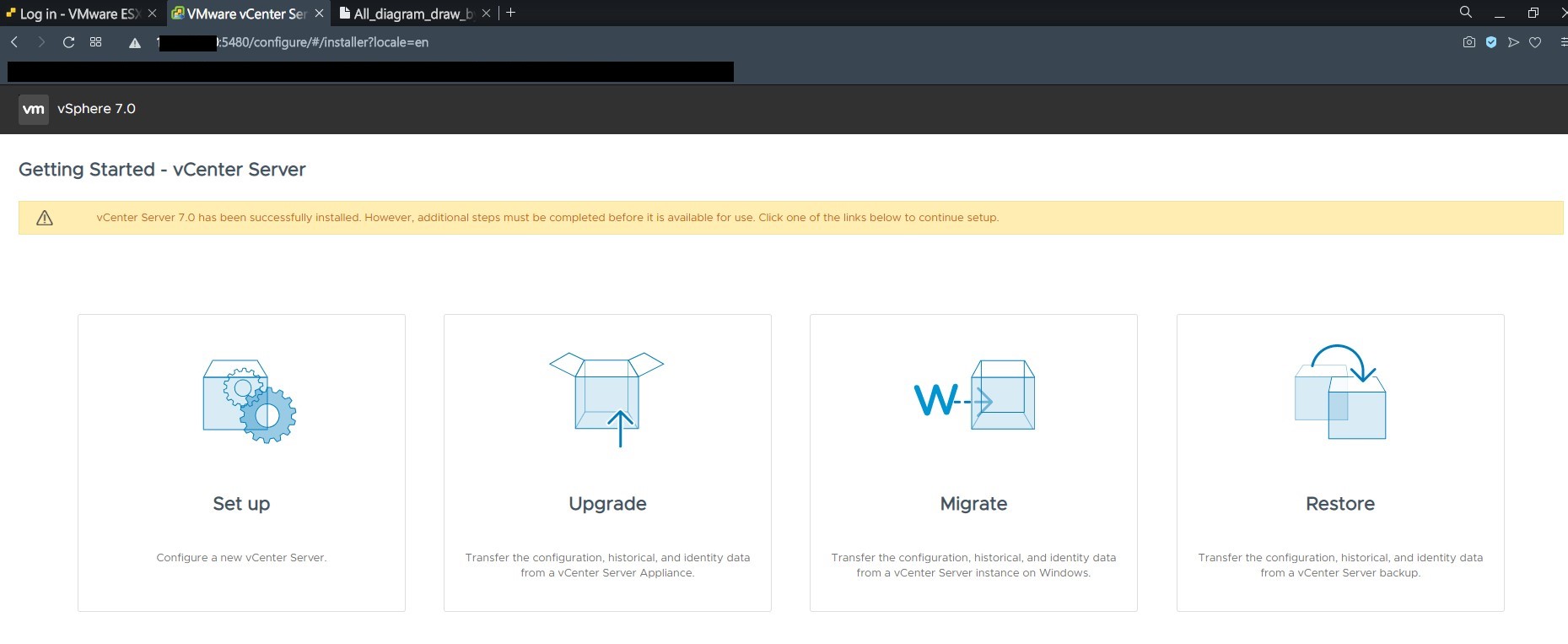

  1. 網頁畫面

web_successful

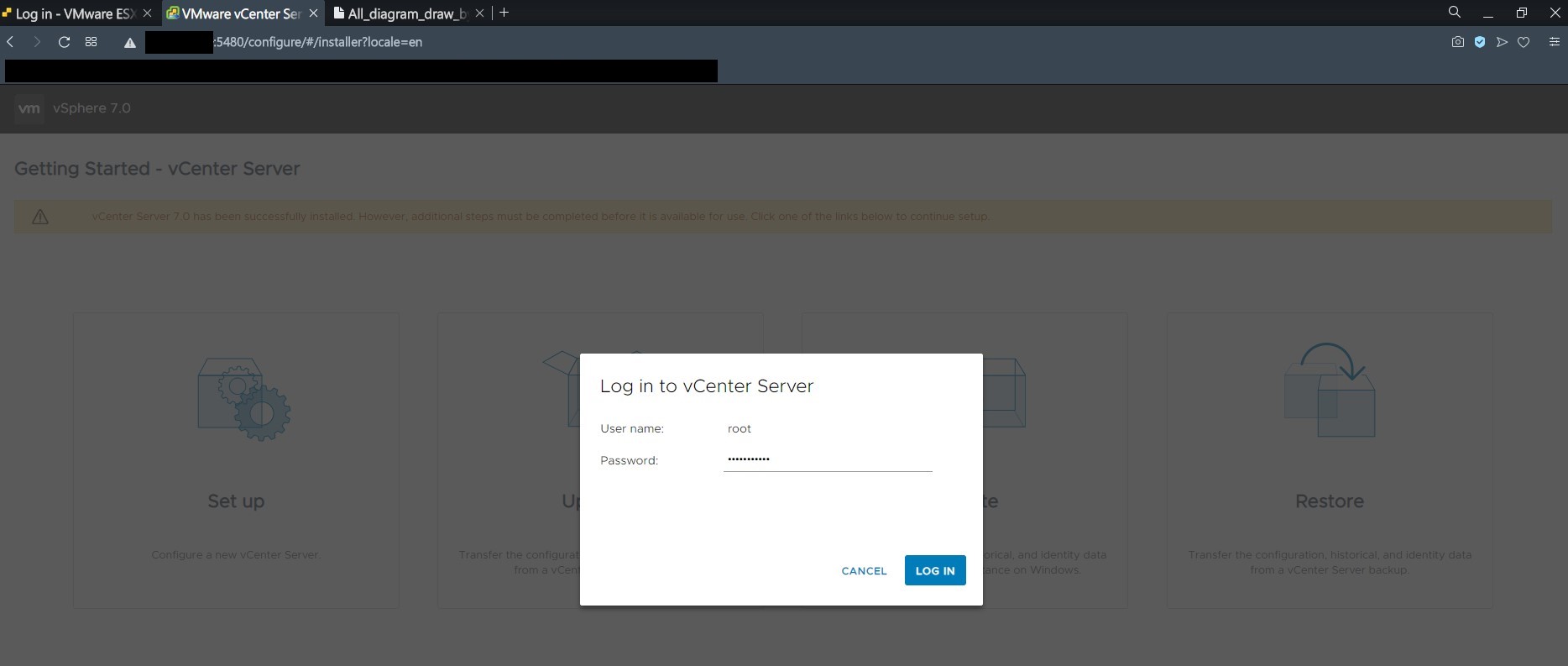

  1. 點選 Set Up 輸入系統帳號密碼

set_up_login_web

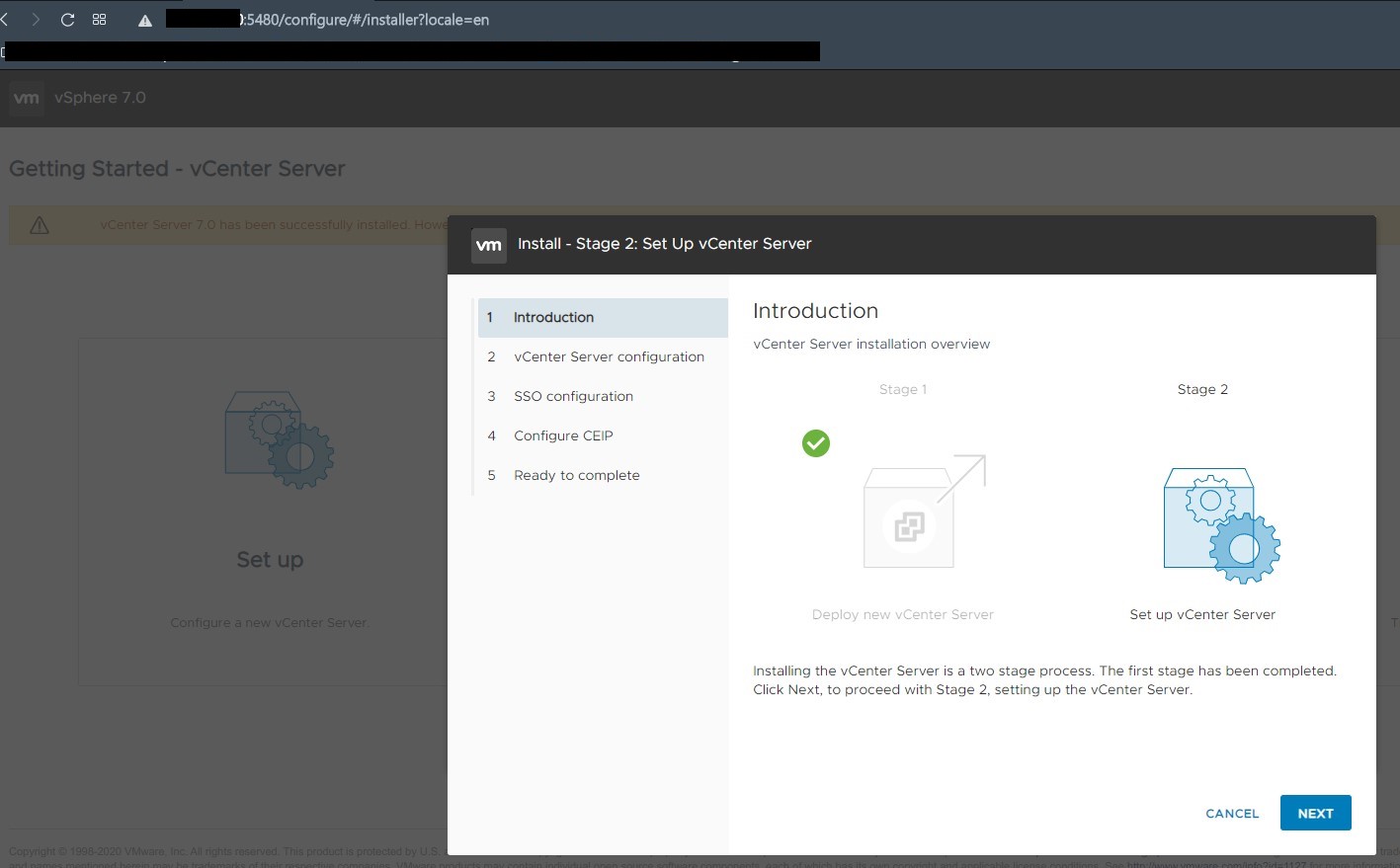

  1. Stage 2

stage_2

enable_ssh

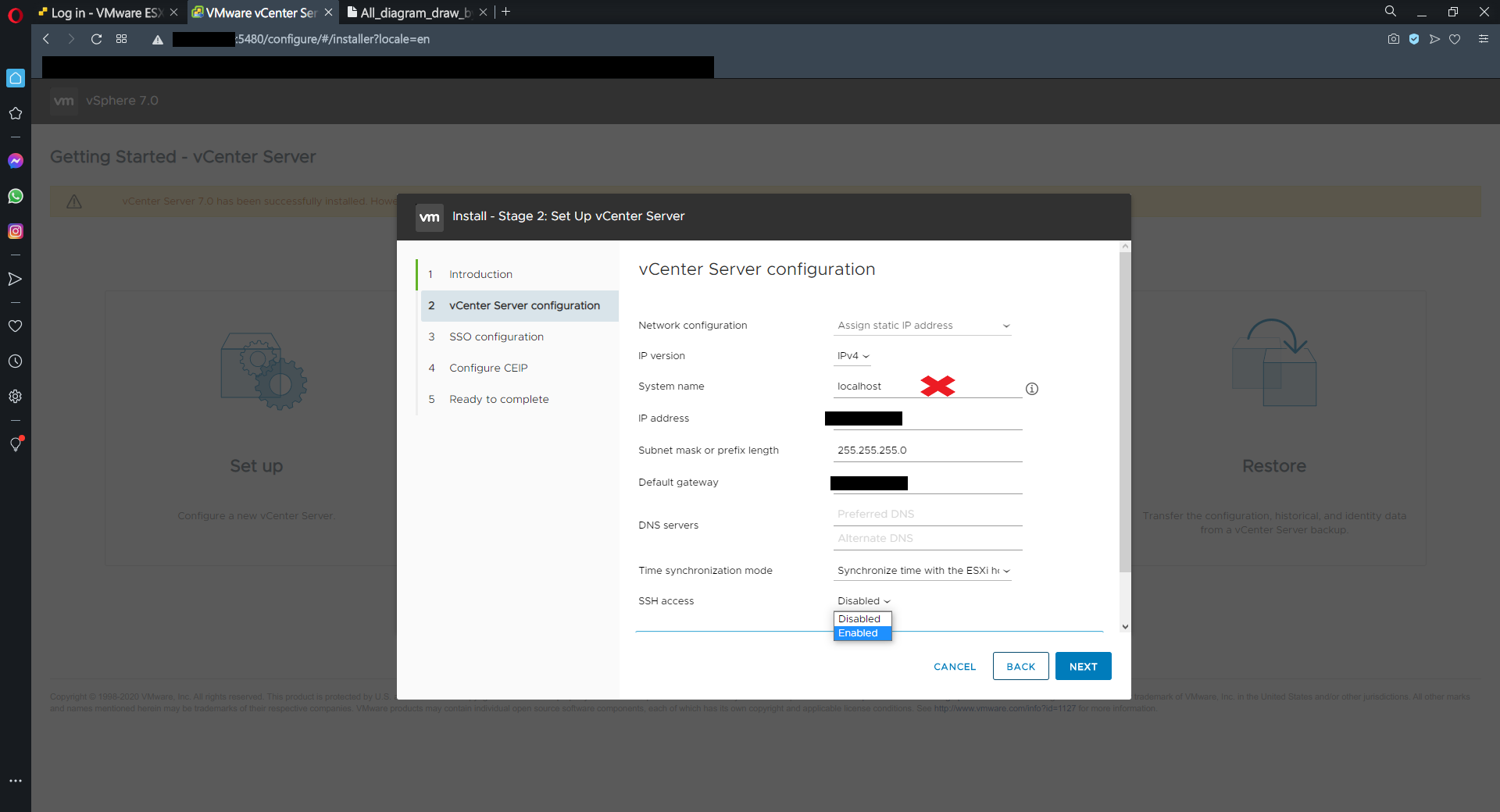

▲ 開啟 SSH 服務 ( 2022.12.21 更新: 用完請關閉 SSH 服務，除非需要建立 VCSA HA。校時的部分也推薦使用 NTP server111 )

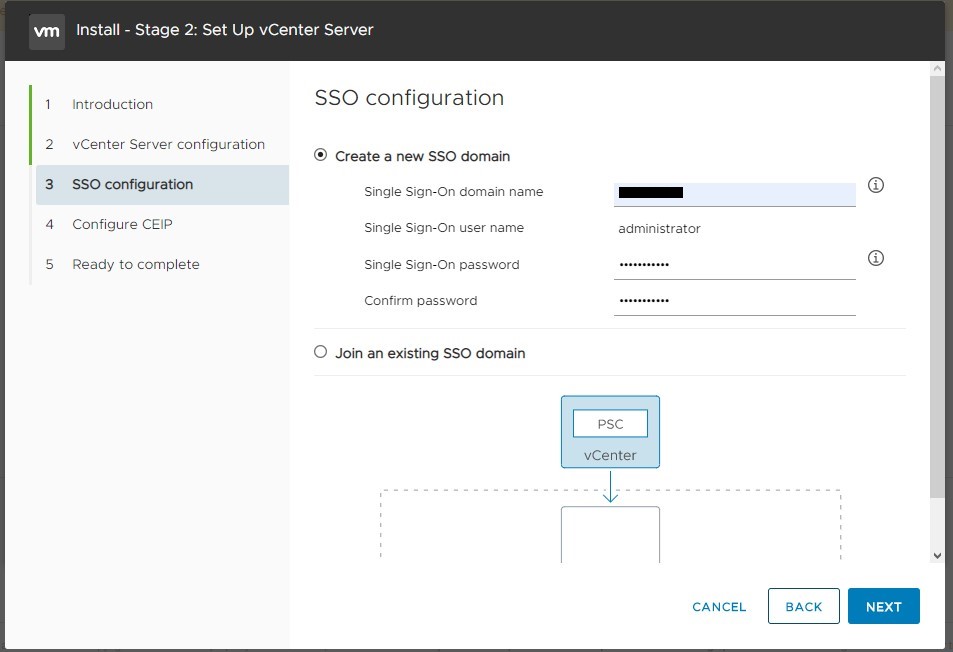

  1. SSO 詳細設定

stage_2_sso

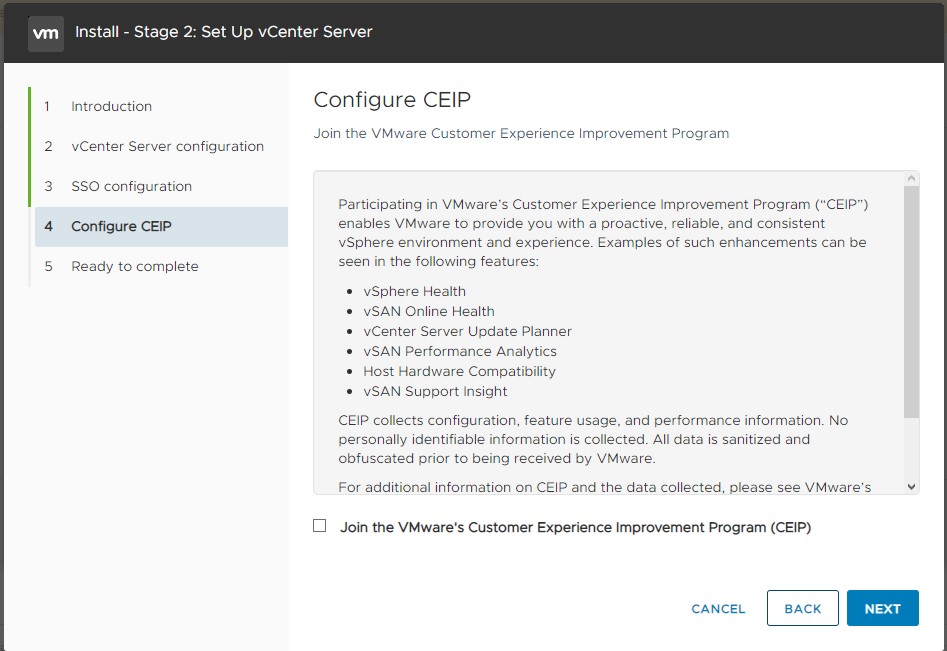

  1. 取消勾選 CEIP 計畫

no_CEIP

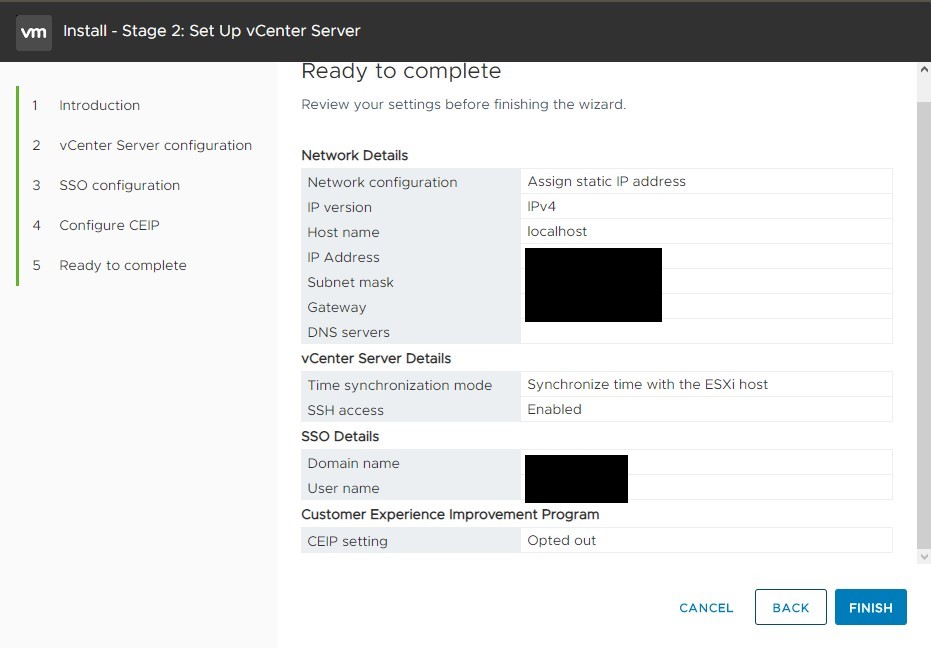

  1. Stage 2 Summary

stage_all

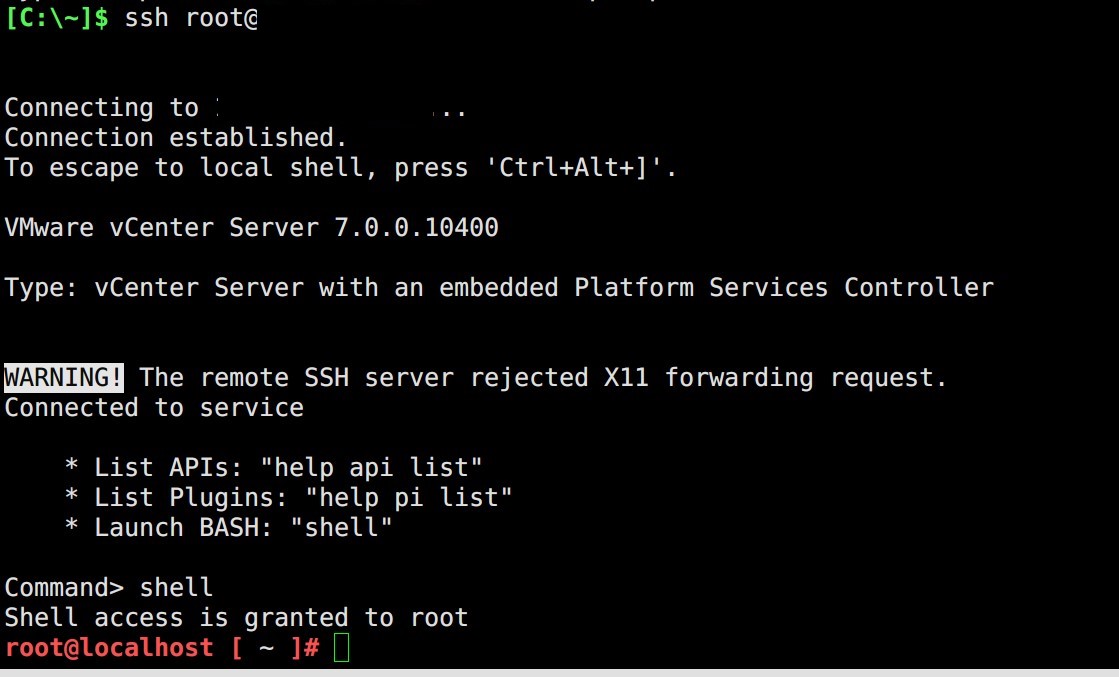

  1. 灌到 68% 出現這個錯誤，使用 SSH 連入。 註: 可以先 Ctrl + F5 重新整理網頁試試看

use_ssh_login_to_vcsa

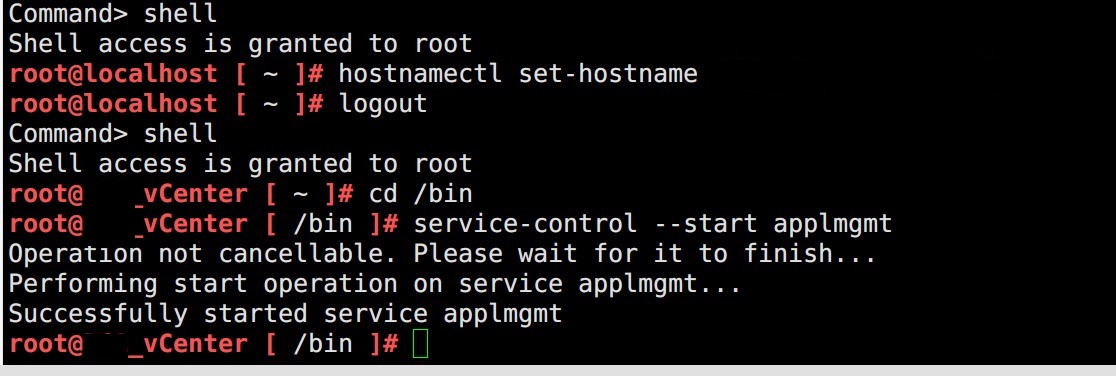

根據官方這篇 QA Stopping, Starting or Restarting VMware vCenter Server Appliance 6.x & above services (2109887) 即可排除狀況

start_applmgmt

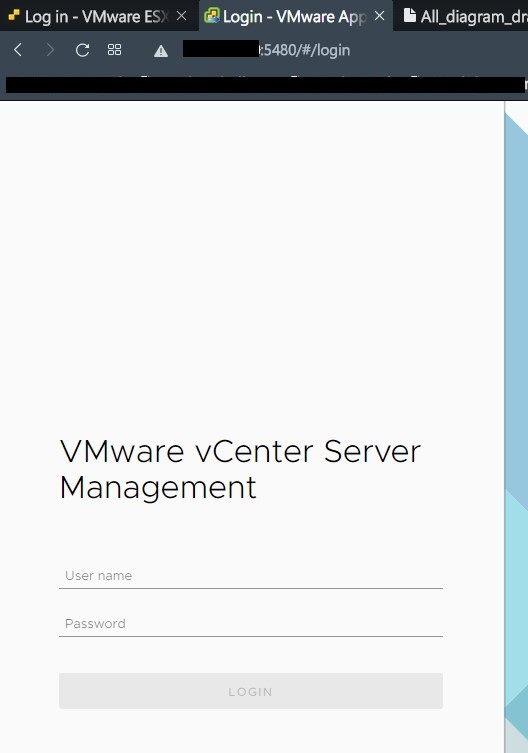

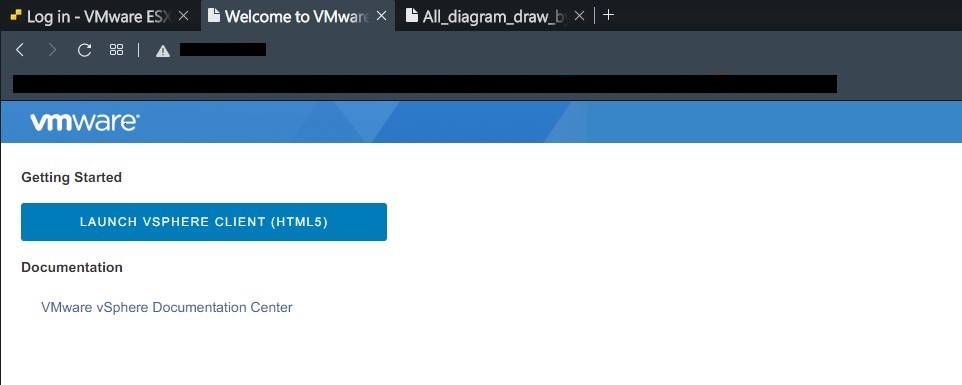

  1. 網頁成功出現

web_with_5480

web_without_5480

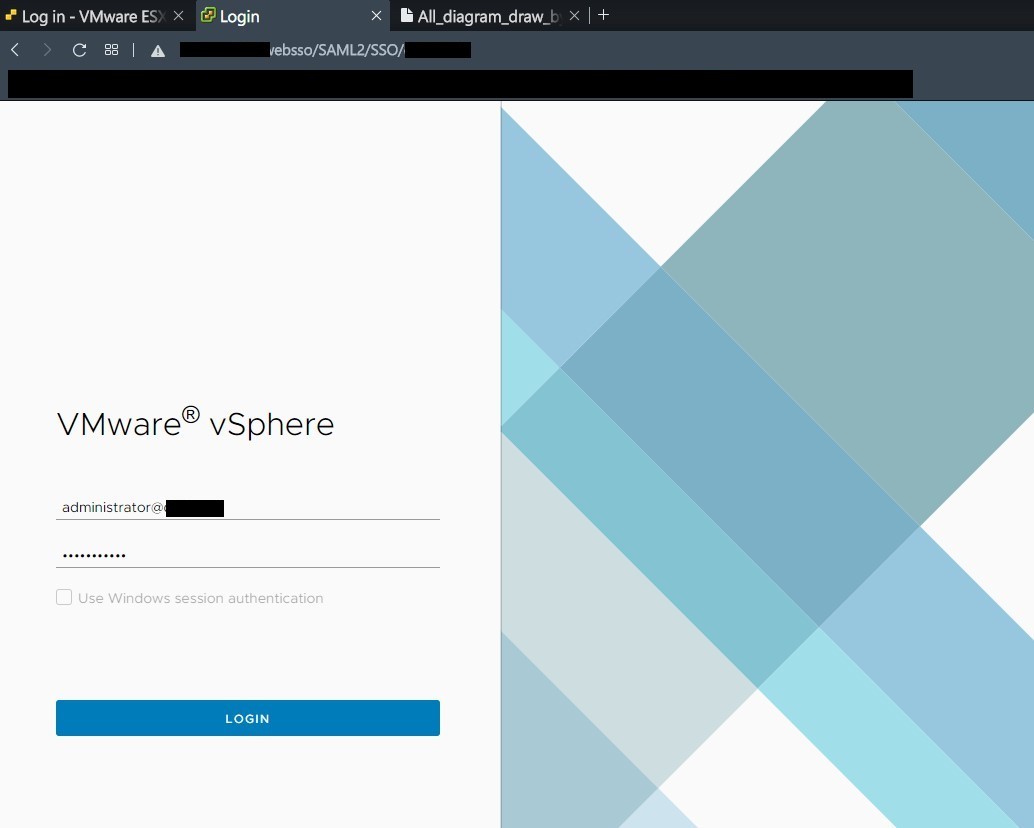

  1. 使用 Administrator@... 登入

vcenter_login_sso

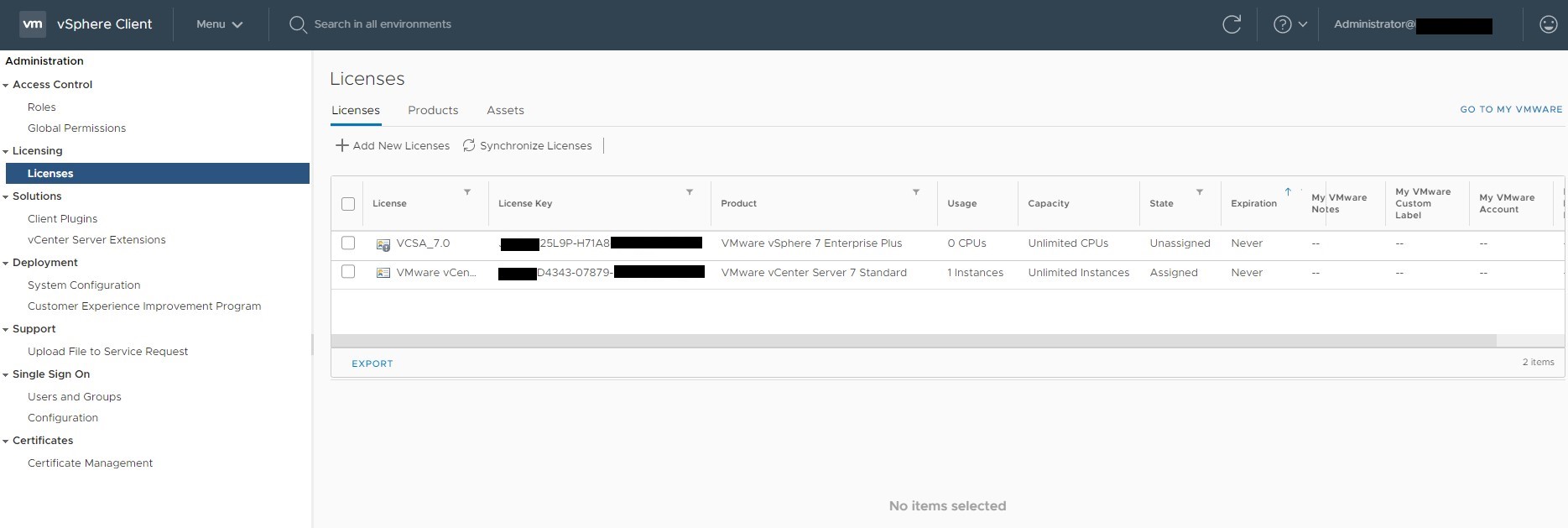

  1. 新增 License

add_license

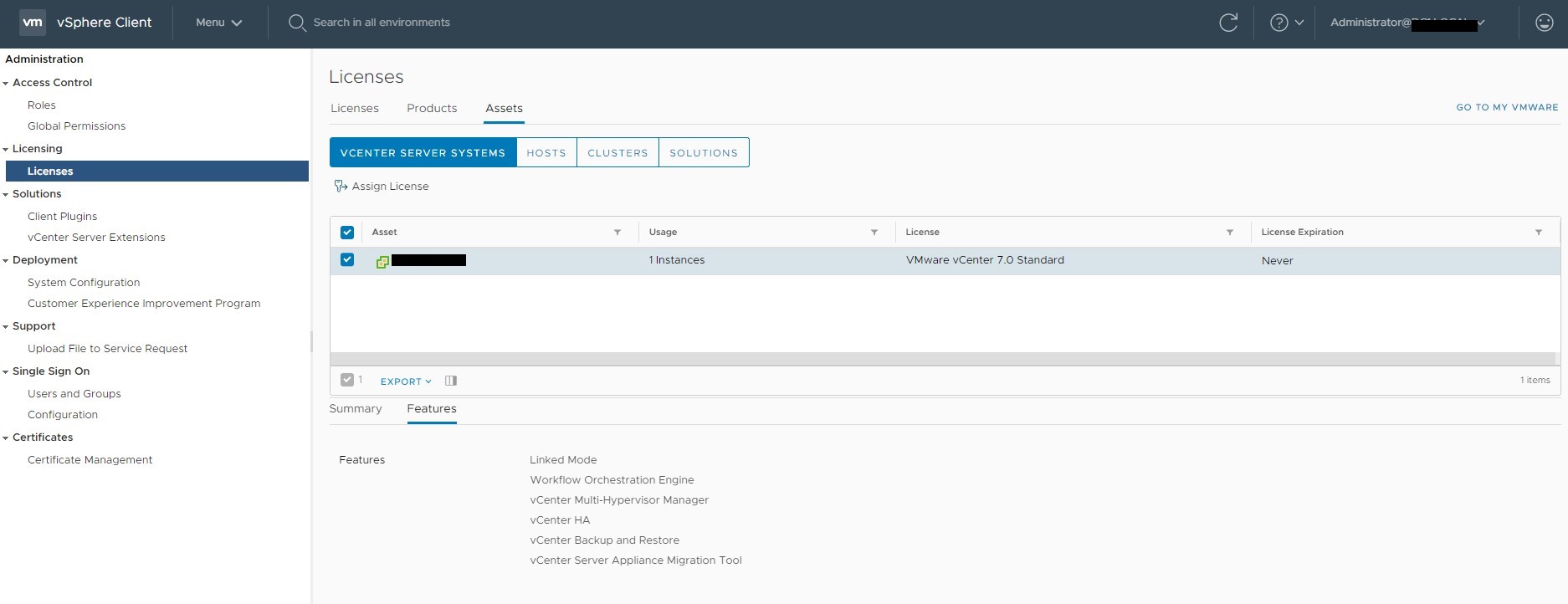

  1. Assign license for Asset

asset_assign_license

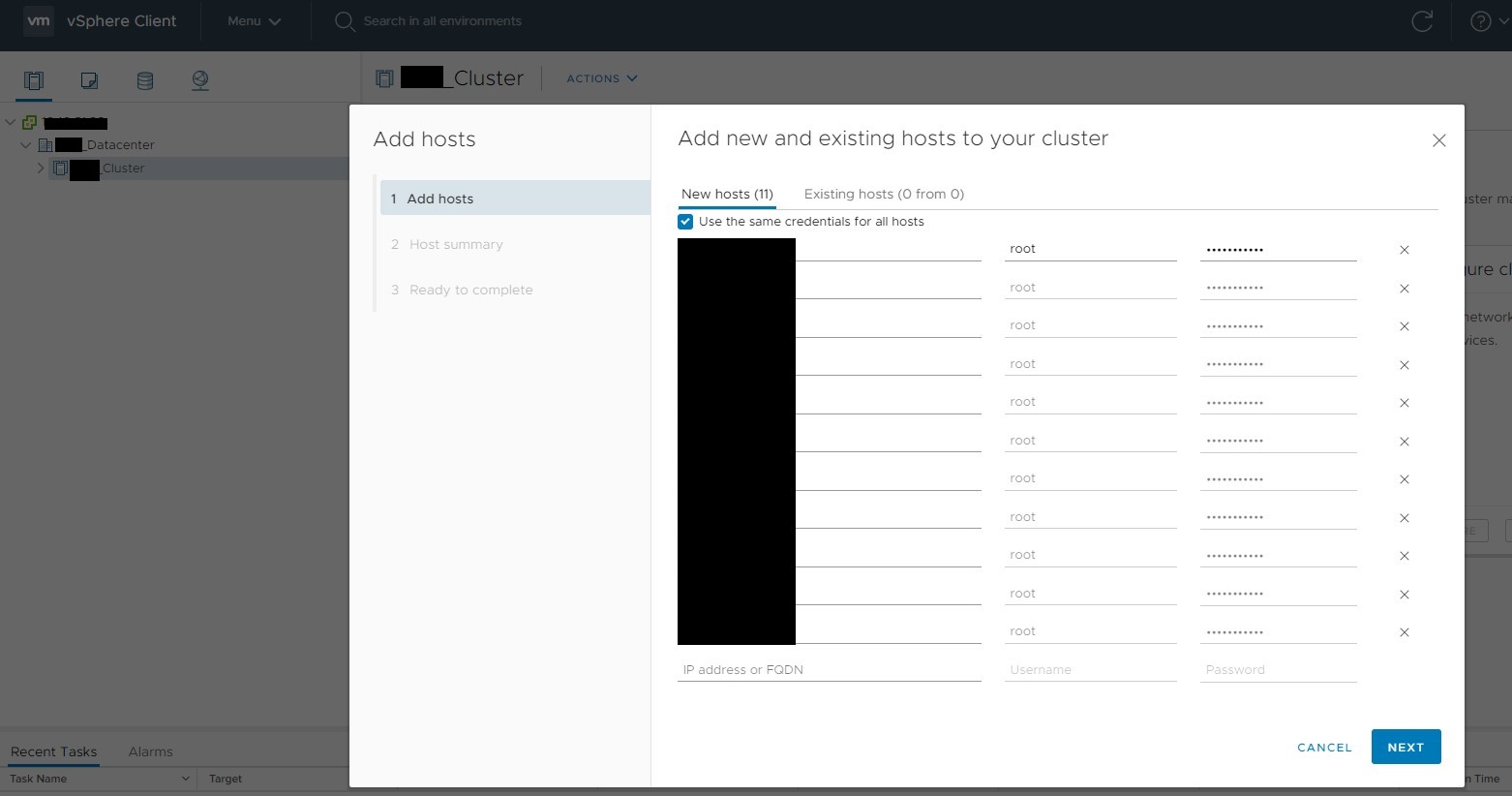

  1. (這次勾選到 HA 有爆炸，因此實驗中) 使用 Cluster 批次加入 ESXi host

cluster_add_esxi_hosts

esxi_sha1_fingerprint

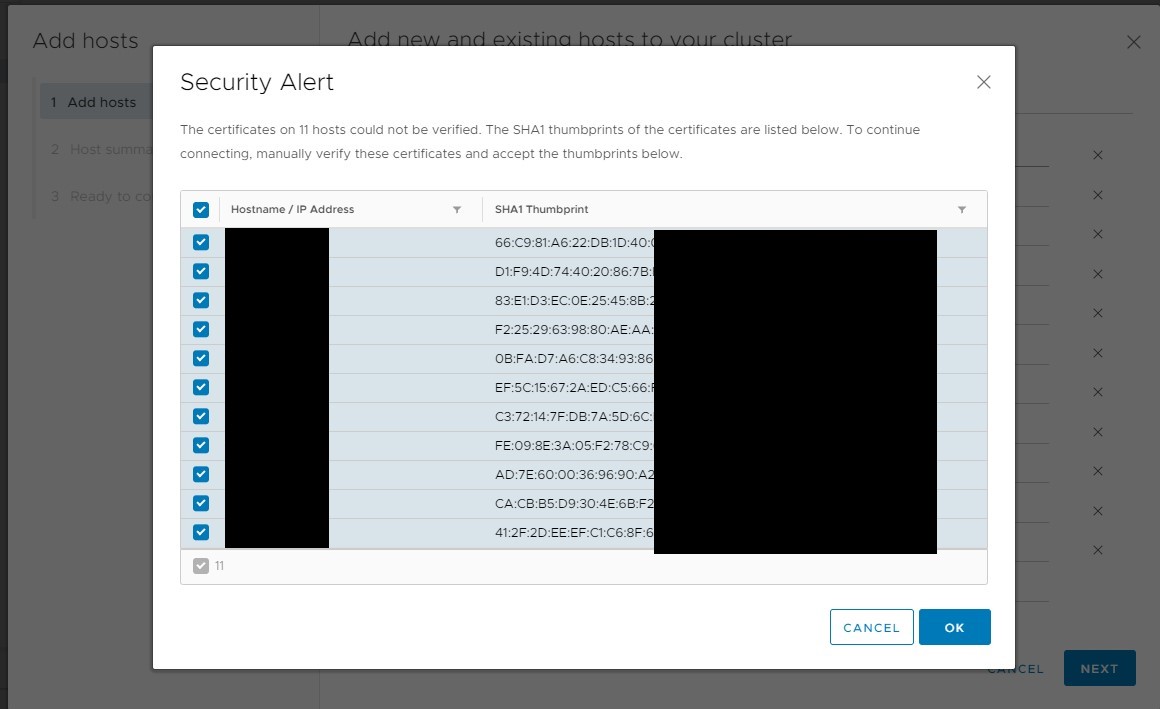

▲ SHA1 Fingerprint 的部分

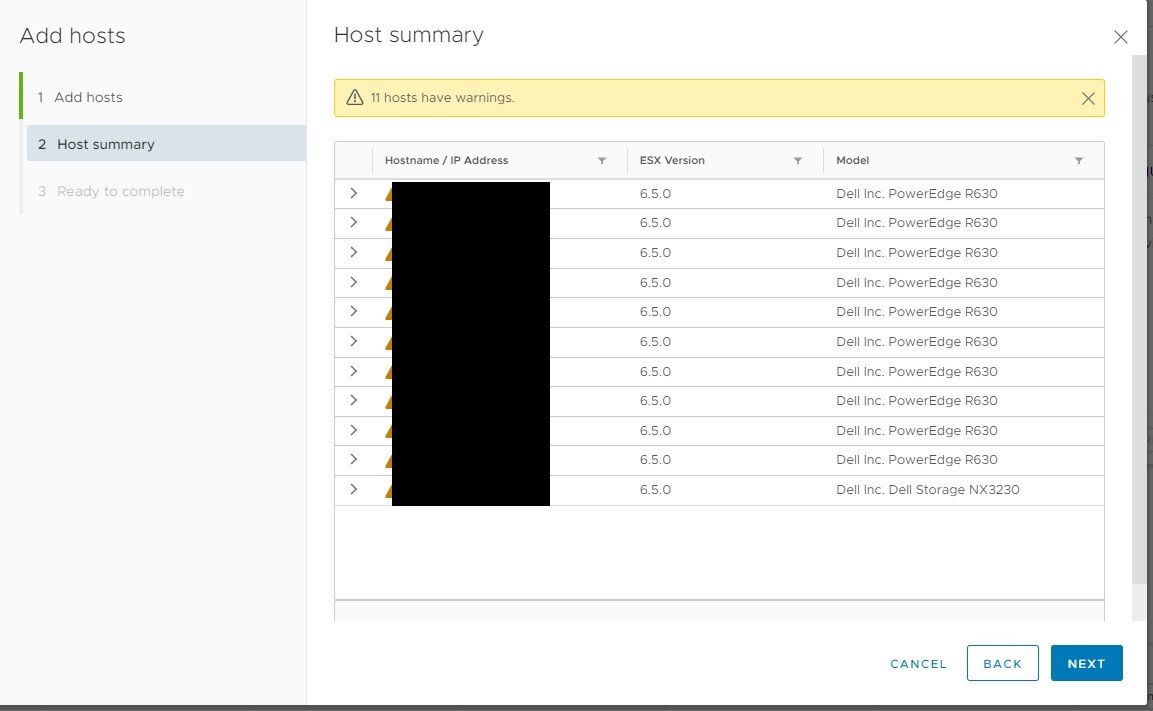

esxi_hosts_summary

▲ Summary

  1. 連結 LDAP (網路組開通主機政策)

設定 Time Zone

登入 VCSA

使用 [https://<VCSA_IP>:5480] 進入 VCSA 後臺管理介面，設定 Time zone 與 NTP server

其中 Time synchronization 有三種模式:

  • Disable: 不同步
  • Host: 與 ESXi 對時 (跟 VM Option 裡面勾選同步一樣)
  • NTP: 跟指定 NTP server 對時

參考資料:
