清除 Dell Server BIOS,iDRAC 密碼與設定值 + 更新 Driver + 建立 RAID

使用機型 Dell R330

---

BIOS,iDRAC 密碼/設定檔 清除

How to reset the BIOS of a Dell PowerEdge Server?

1. 將所有電源移除

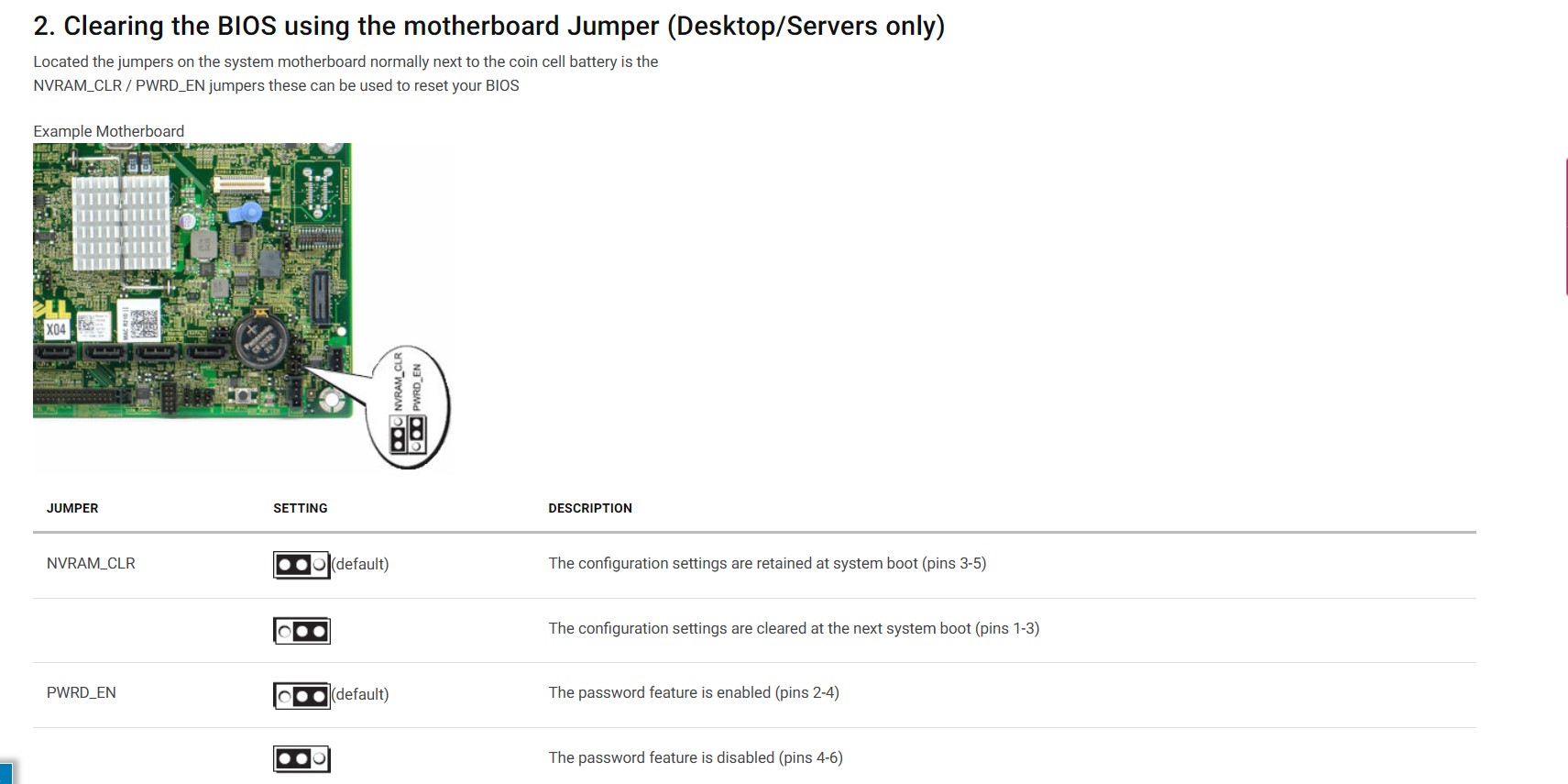

2. 將 NVRAM_CLR 從本來的 pins 3-5 變成 pins 1-3 (如上圖)，PWD_EN 直接拔除

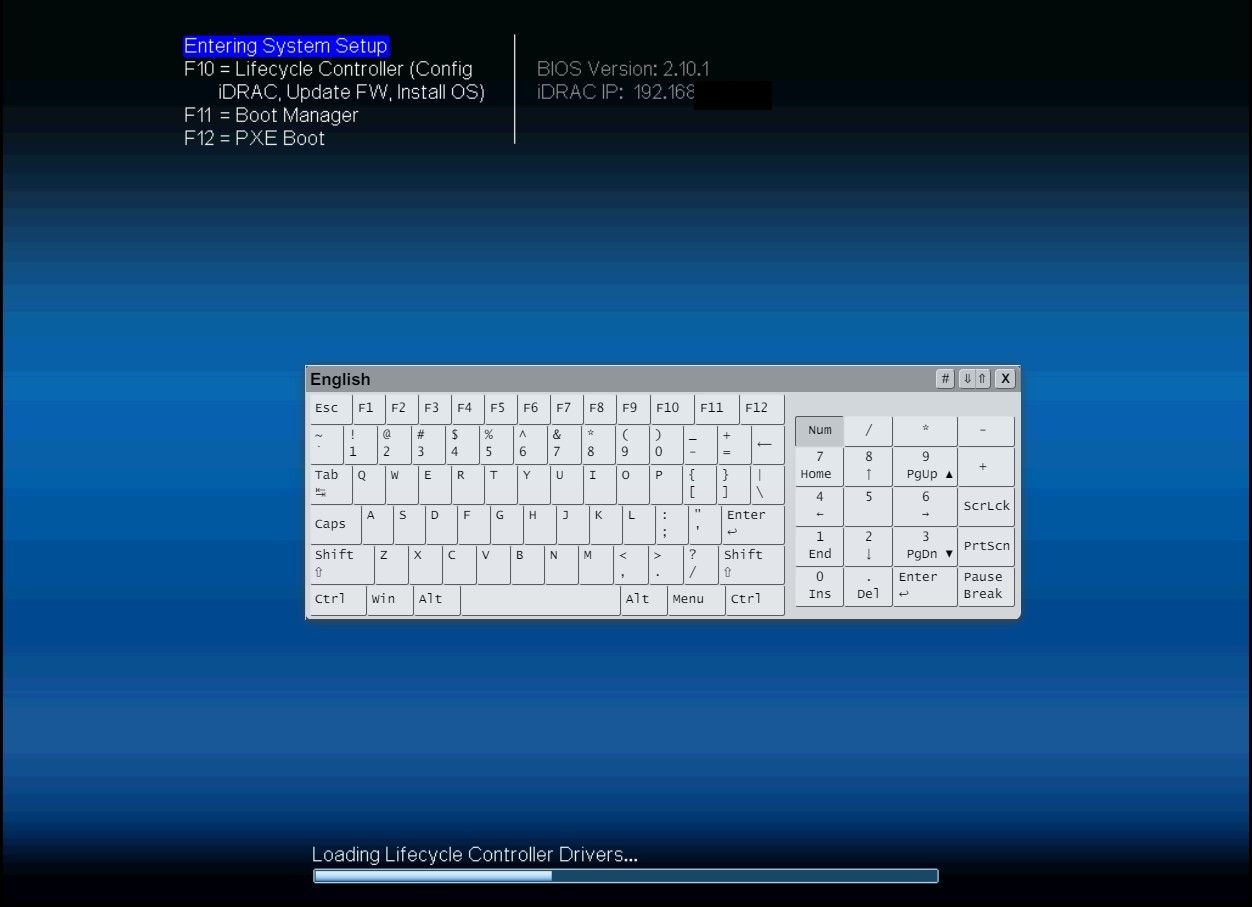

3. 等待十秒鐘以上 重新接上電源並開機 按 F2 進入 System Setting









4. 進入 System BIOS

5. 選擇 Default

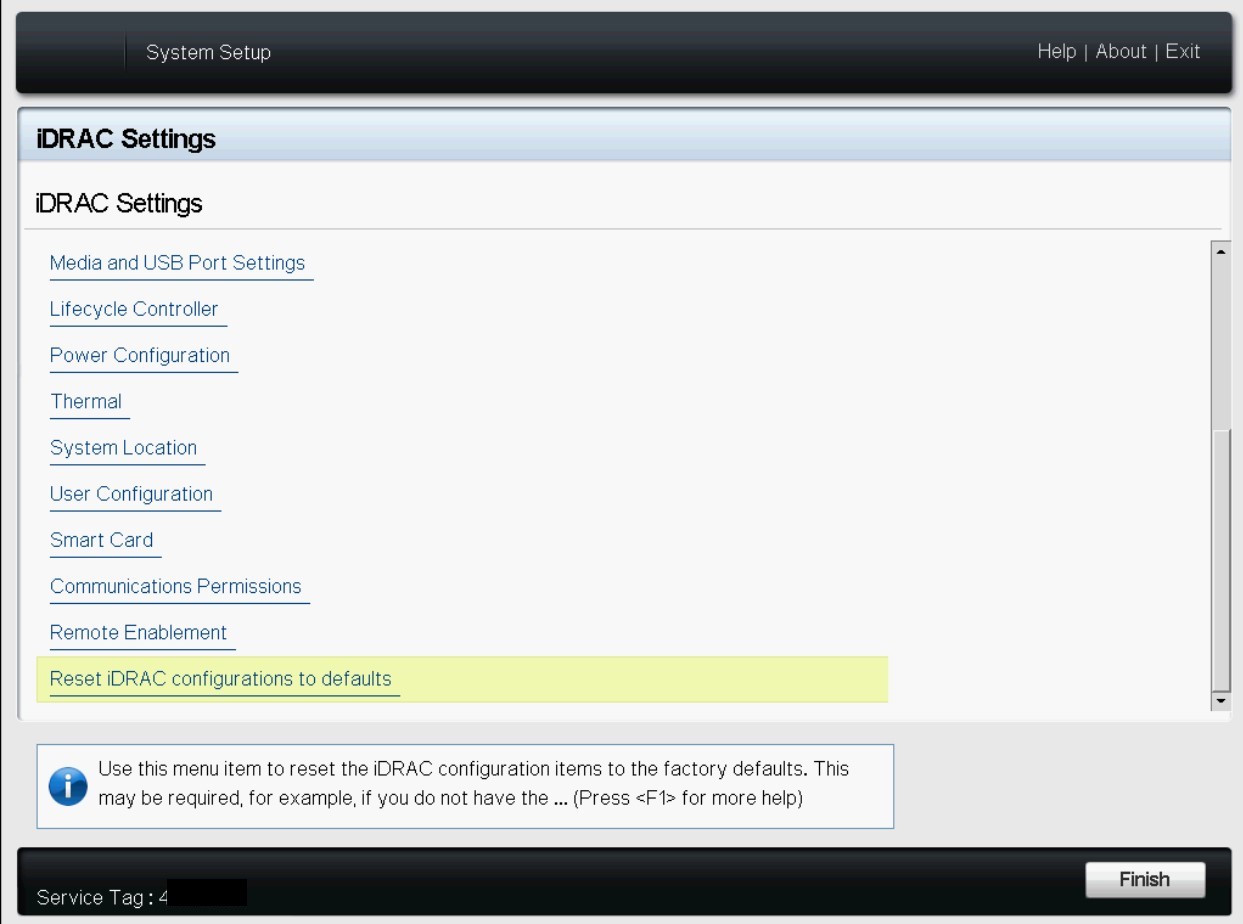

6. 選擇 iDRAC Setting 拉到最下面 Reset iDRAC configurations to defaults









7. 將 NVRAM_CLR 復歸到 pings 3-5，PWD_EN 重新插上 pings 2-4

8. 拔除電源後重新開機

---

iDRAC 設定

如果沒有 iDRAC License 可以從 Dell 官網抓取試用授權
Dell iDRAC Trial

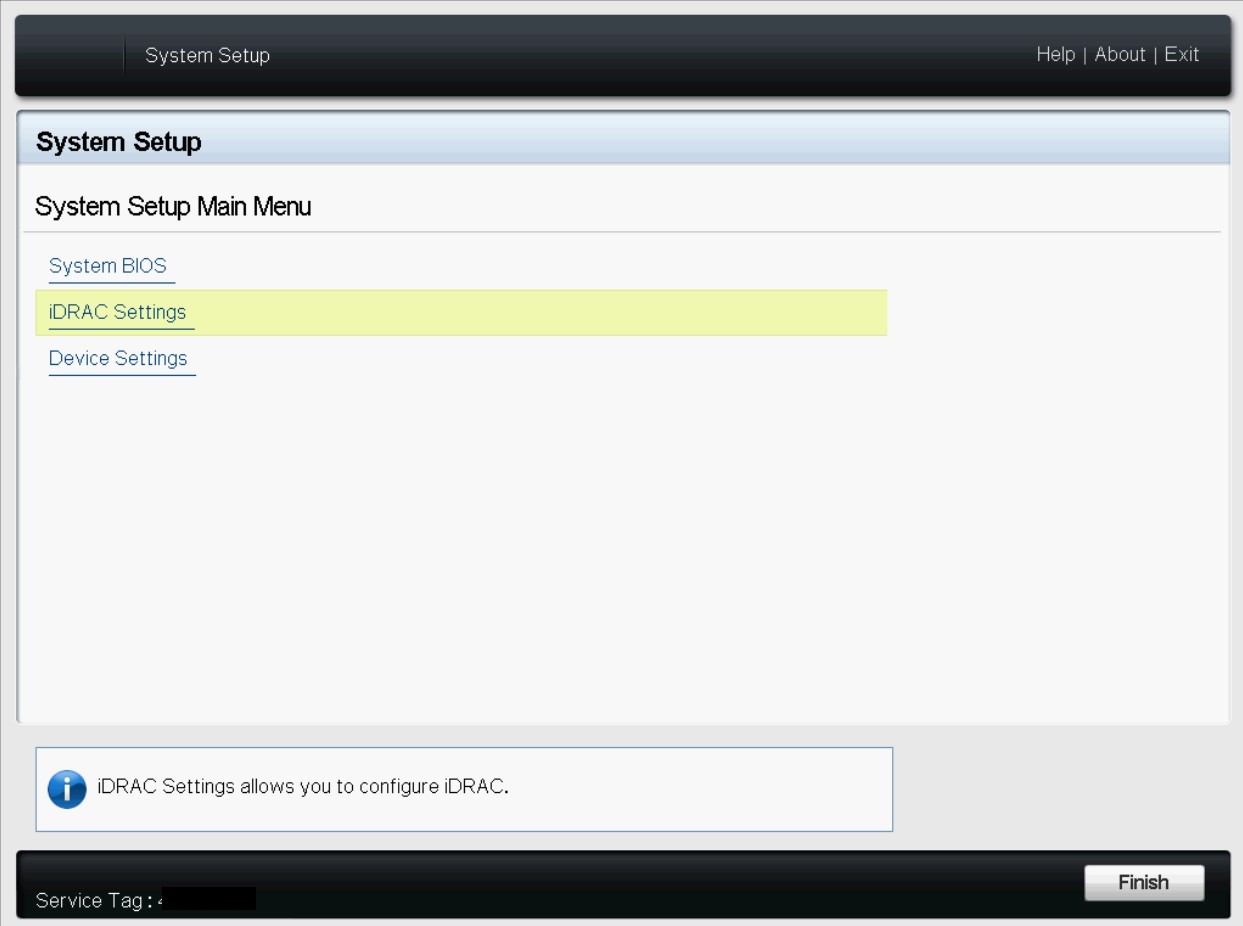

▲ 進入 iDRAC Setting

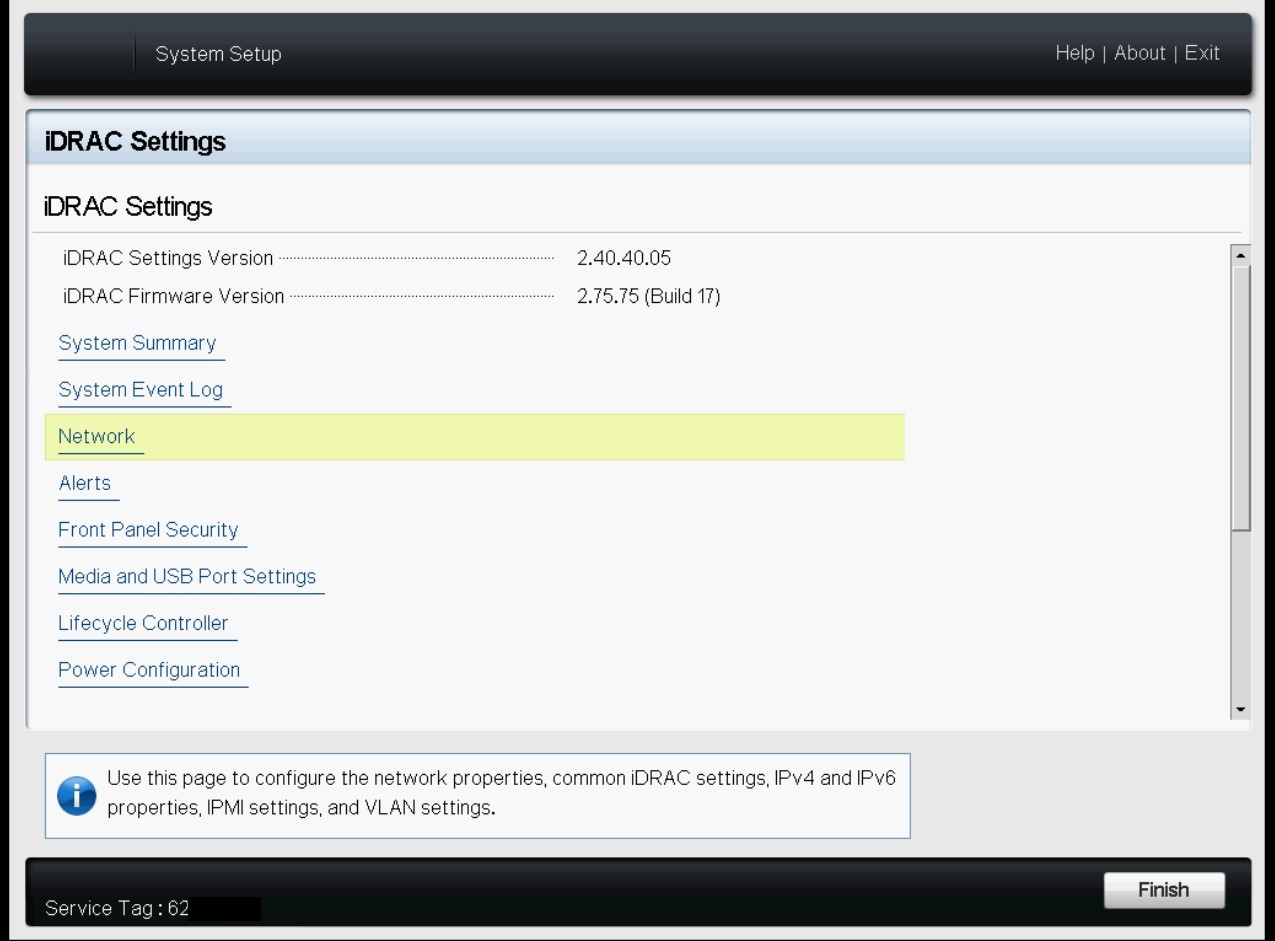

▲ 選擇 Network

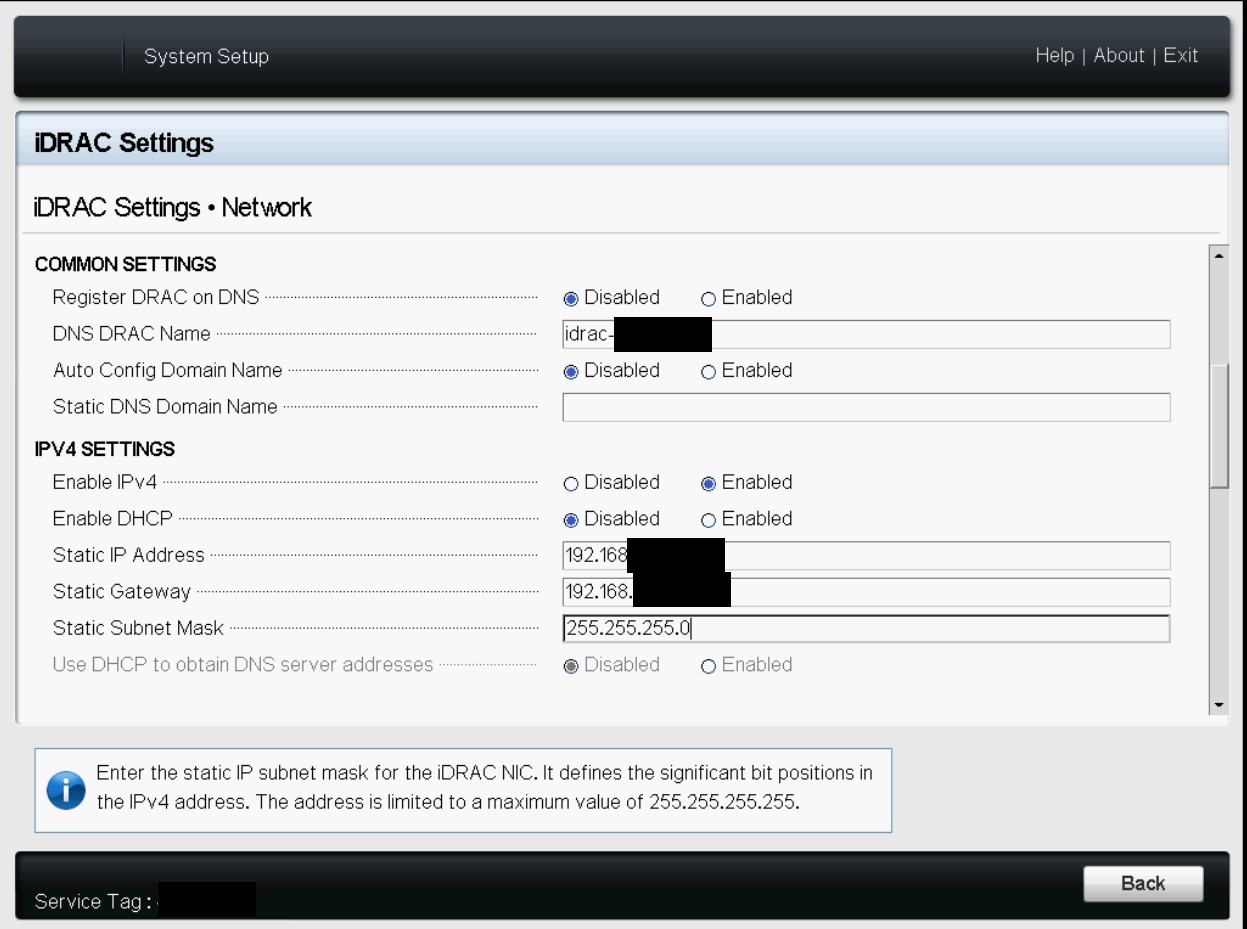

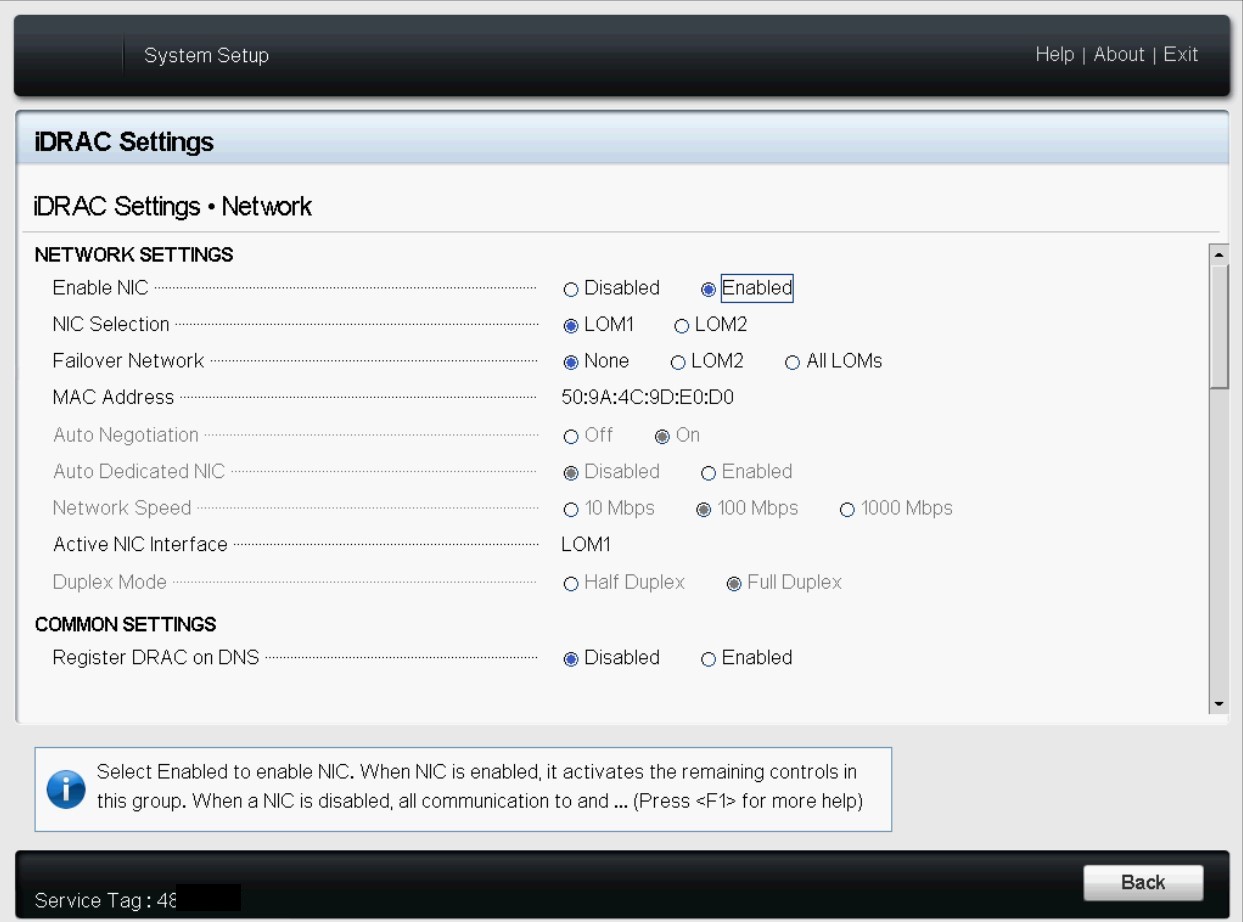

▲ 設定 IP

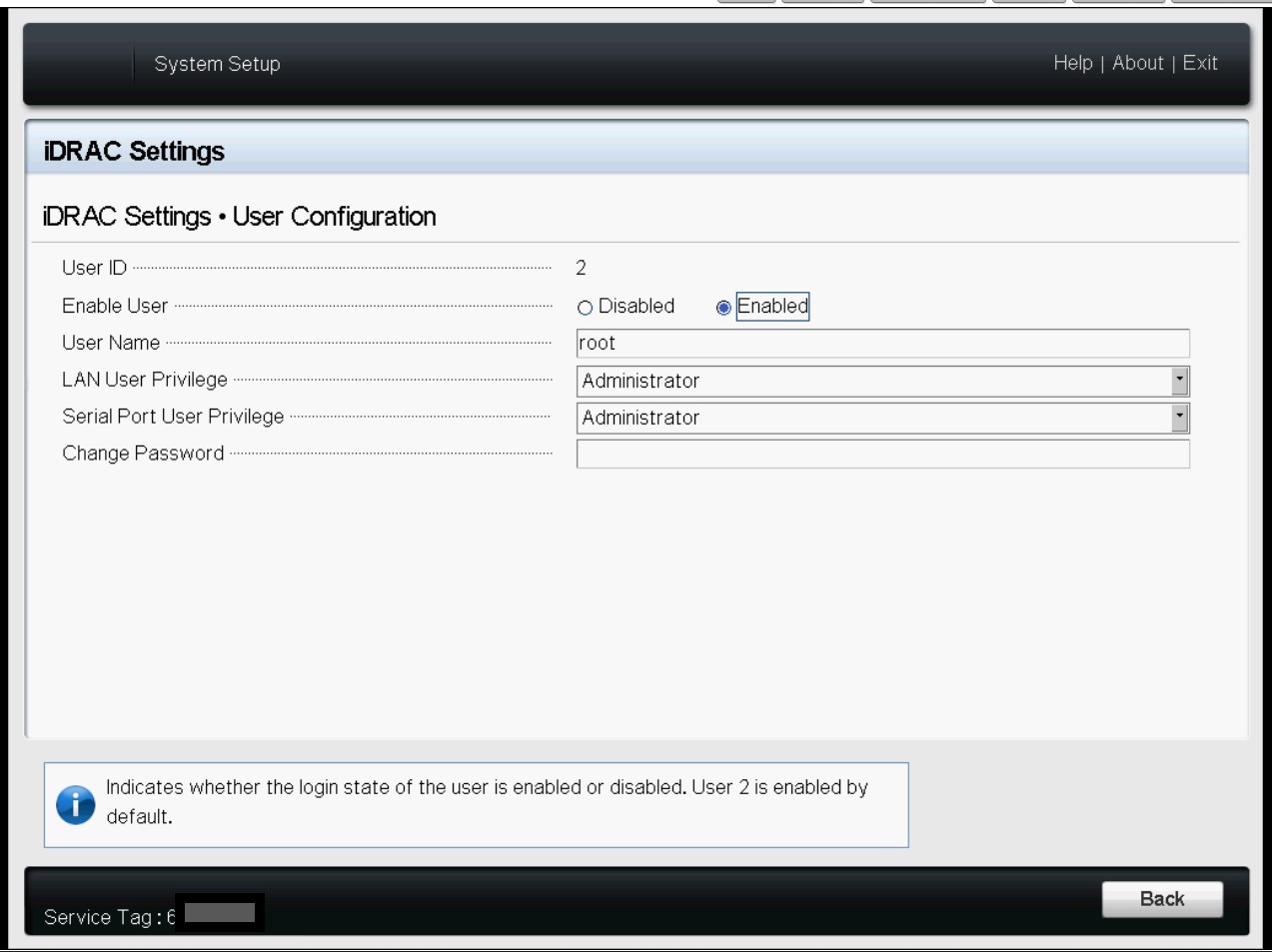

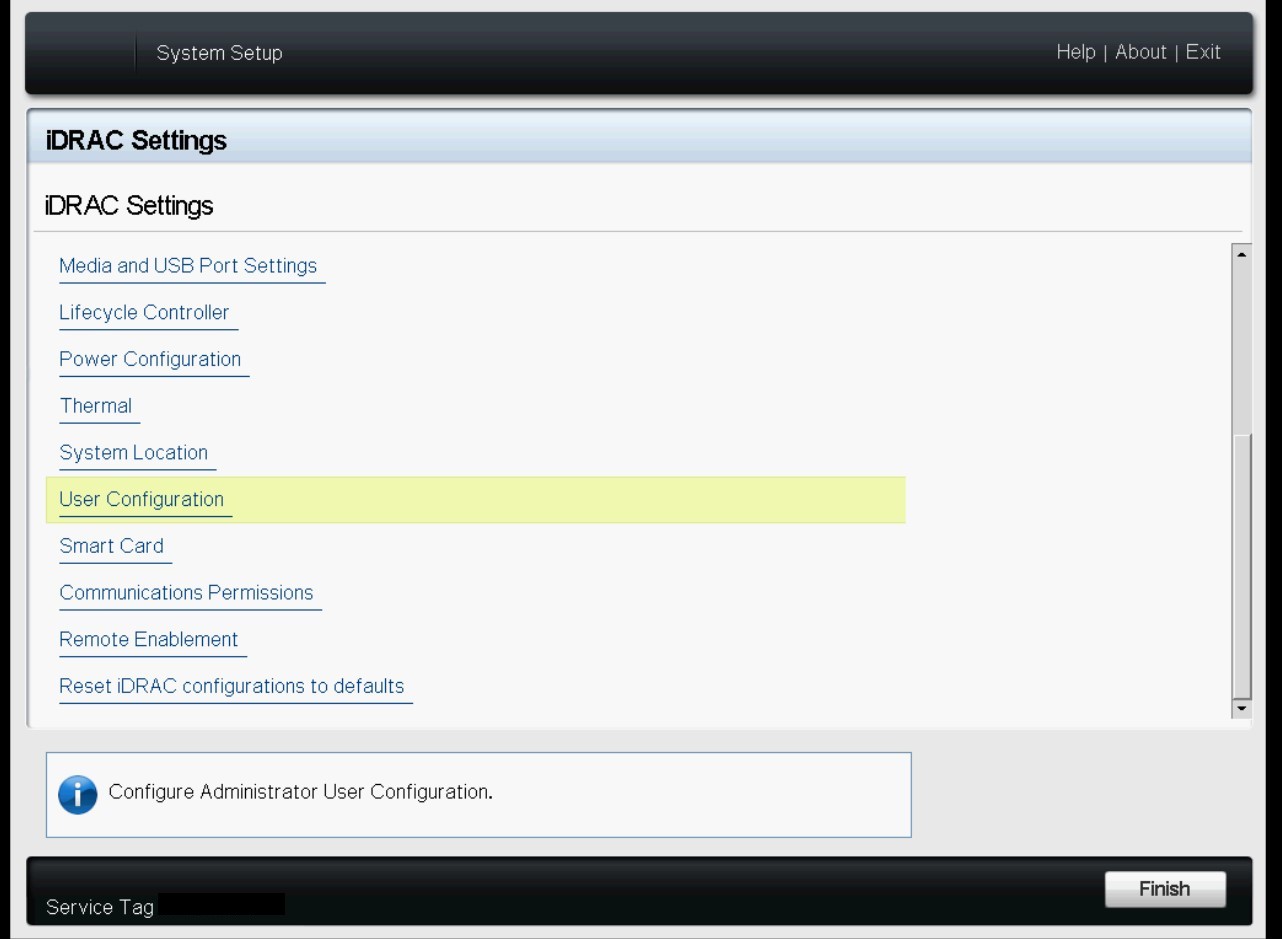

▲ 設定 root 密碼

---

更新驅動程式 Driver

2021.01.29 更新: iDrac 務必先行更新! 不然有機率遇到 UEFI pre-boot 錯誤
請依照官方建議的更新順序，避免踩雷!!
請依照官方建議的更新順序，避免踩雷!!

建議更新順序

1. iDRAC (現在都與 Lifecycle Controller 包在一起)
2. BIOS
3. Diagnostics。 診斷程式
4. OS Driver Pack。 OS 驅動程式
5. RAID 卡驅動
6. NIC

iDRAC and Lifecycle Controller-A Recommended Workflow for Performing Firmware Updates on PowerEdge Servers

請依照官方建議的更新順序，避免踩雷!!
請依照官方建議的更新順序，避免踩雷!!

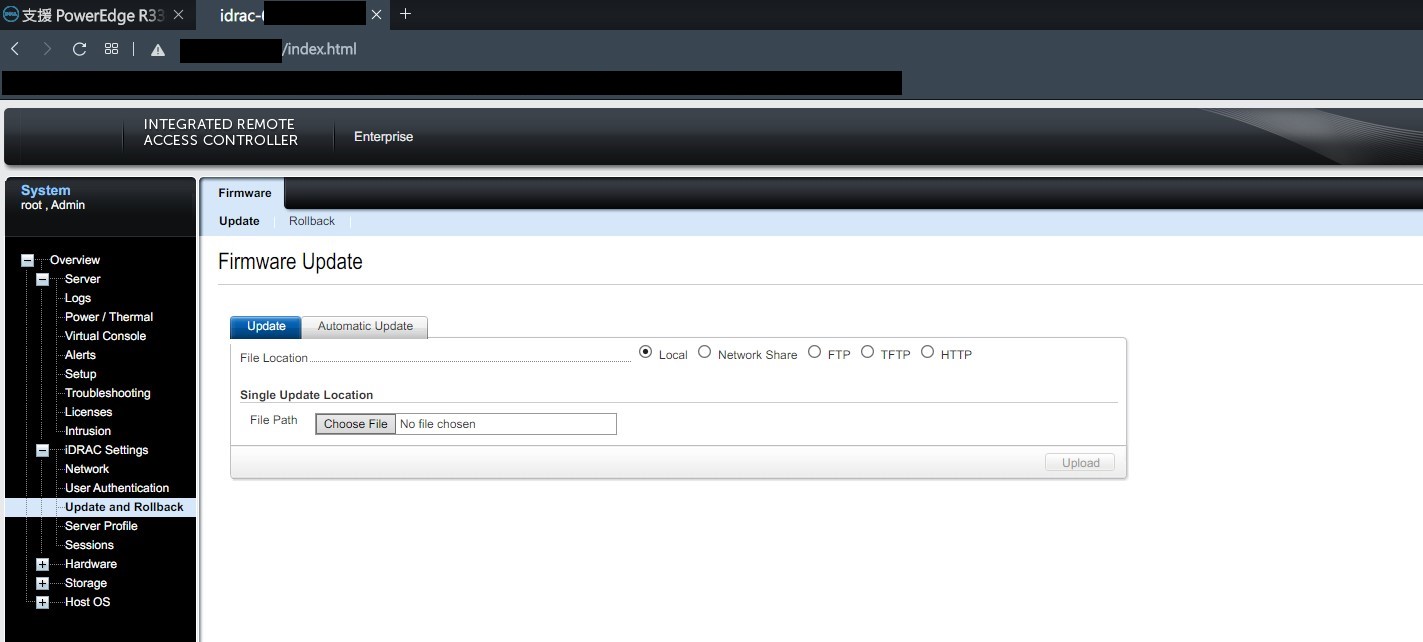

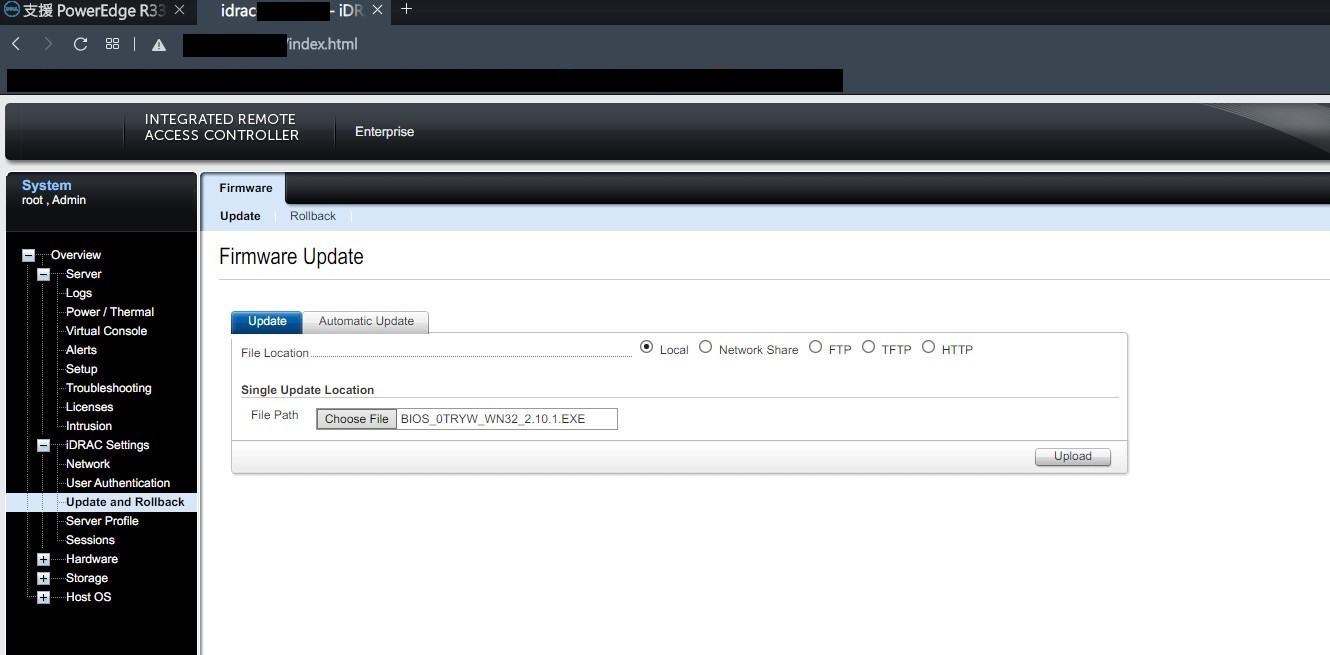

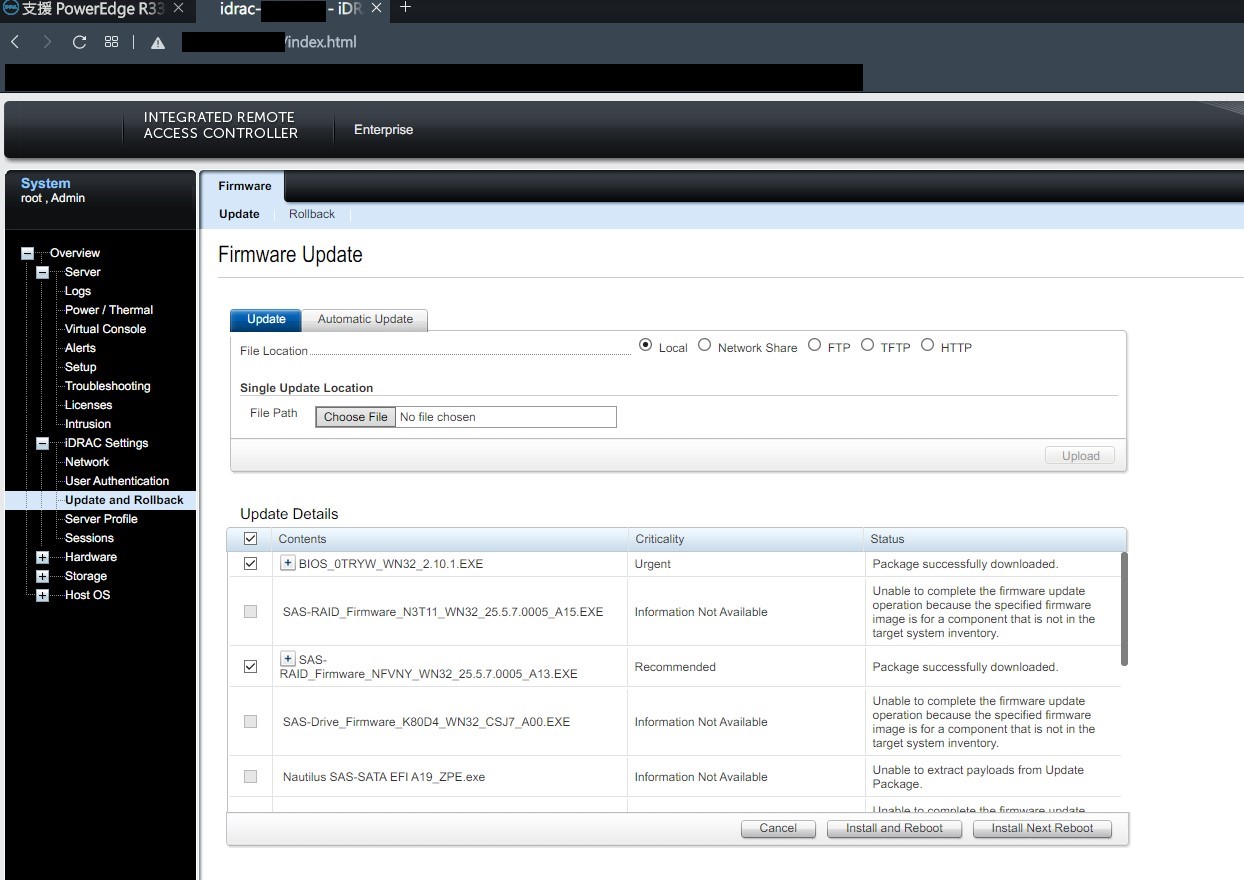

▲ 登入 iDRAC，iDRAC Setting > Update and Rollback，上傳更新檔案

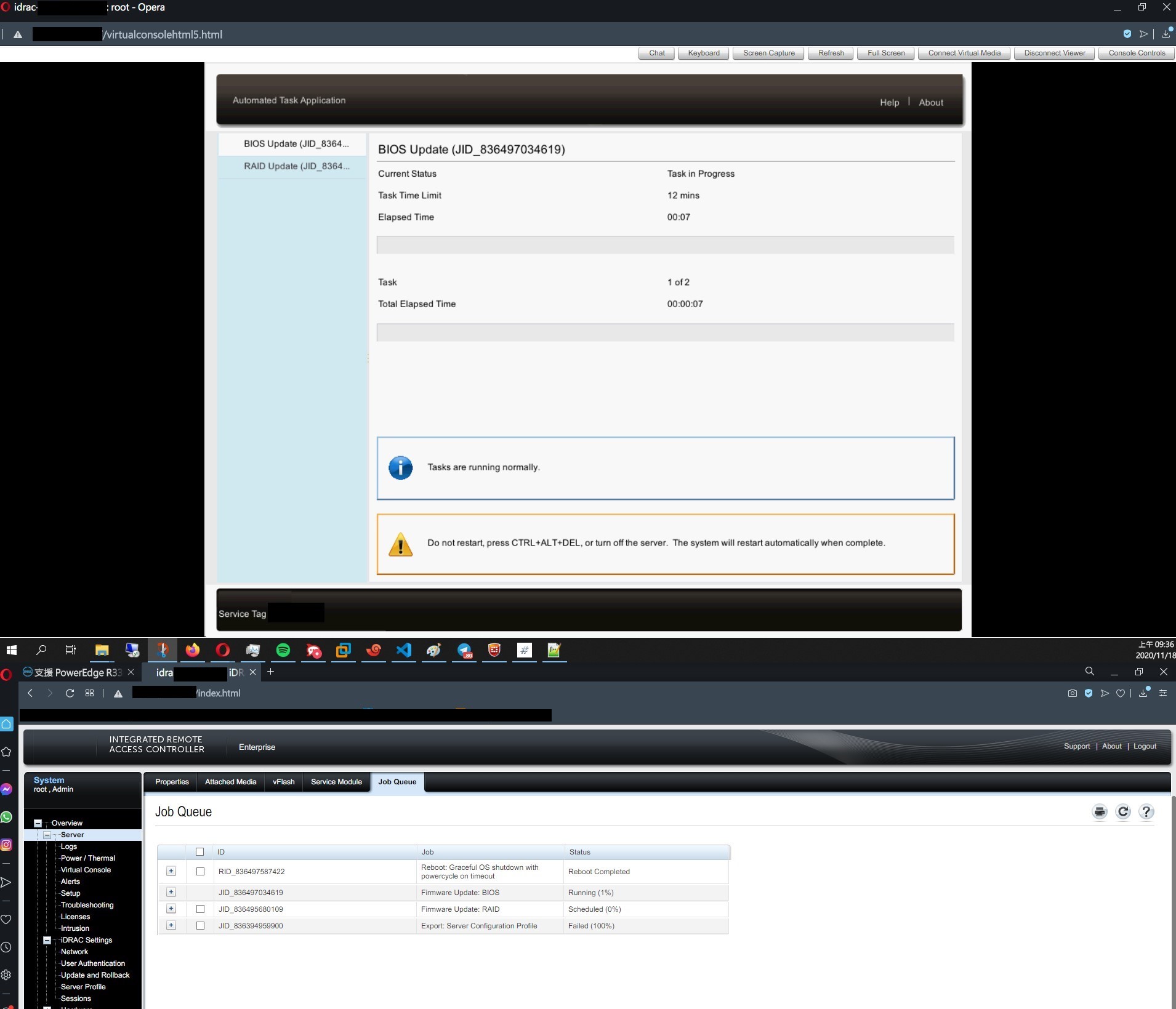

▲ 更新中

---

RAID 控制器

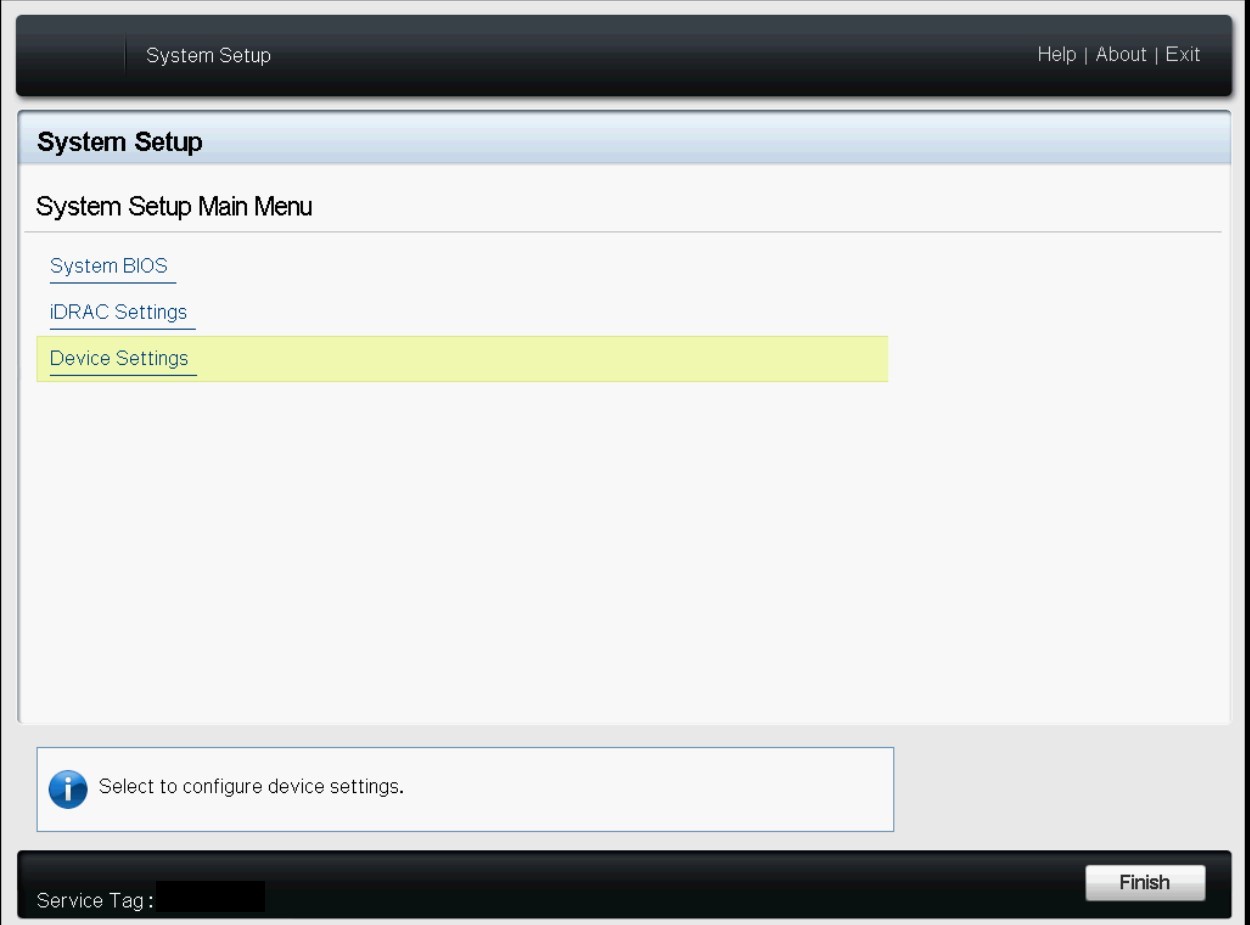

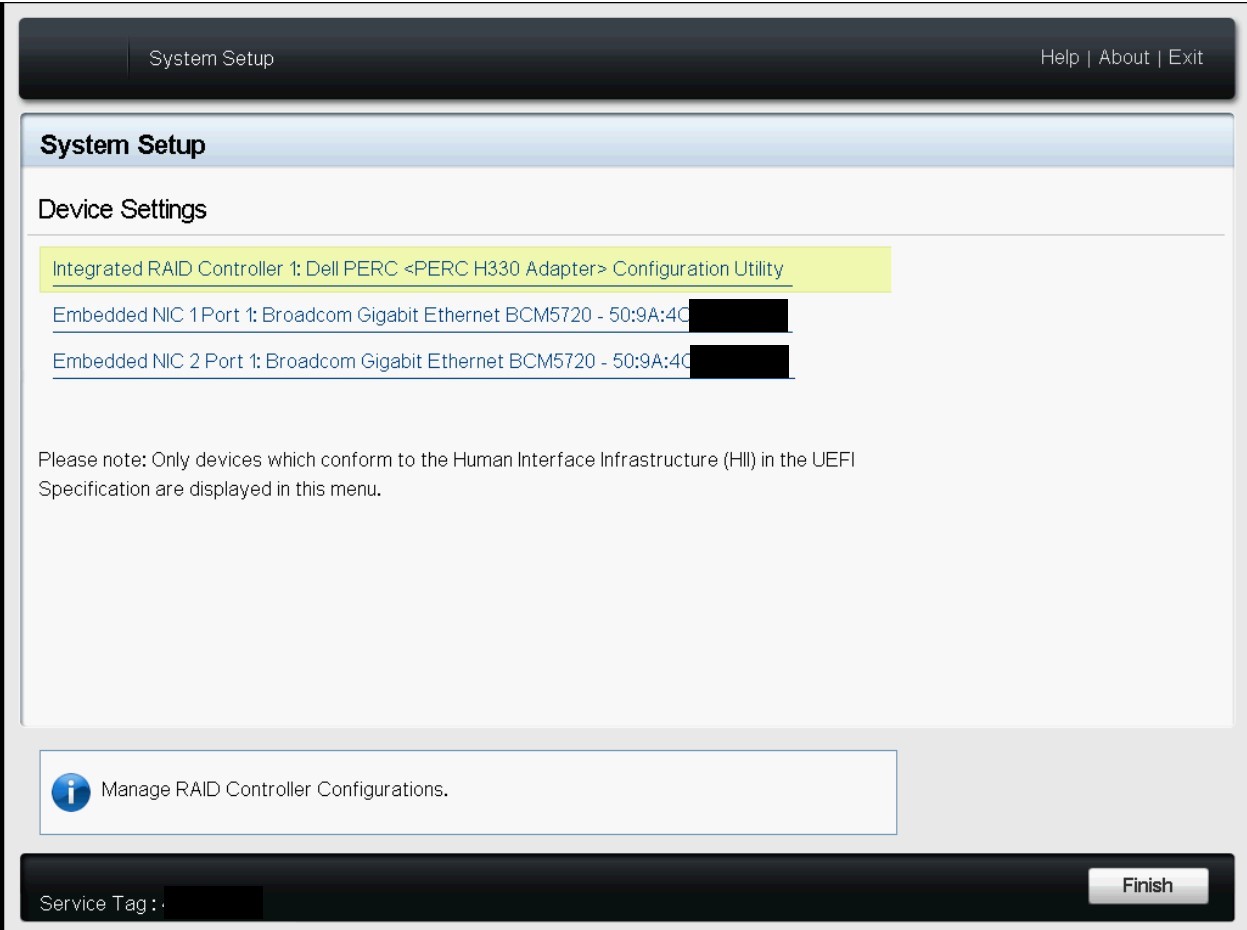

▲ 進入 Device Settings

▲ 選擇 RAID Controller 也就是 RAID 控制器

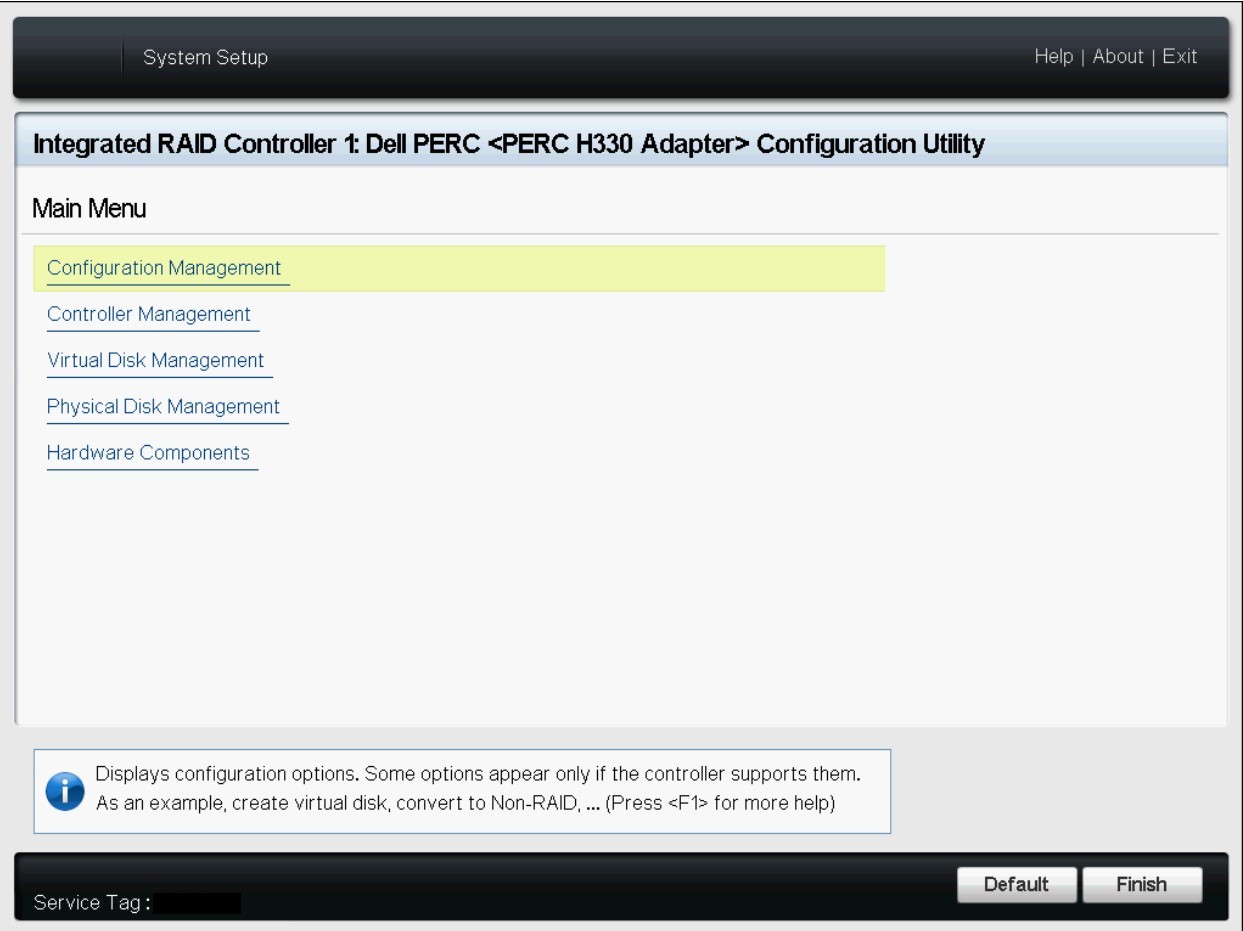

▲ Configuration Management

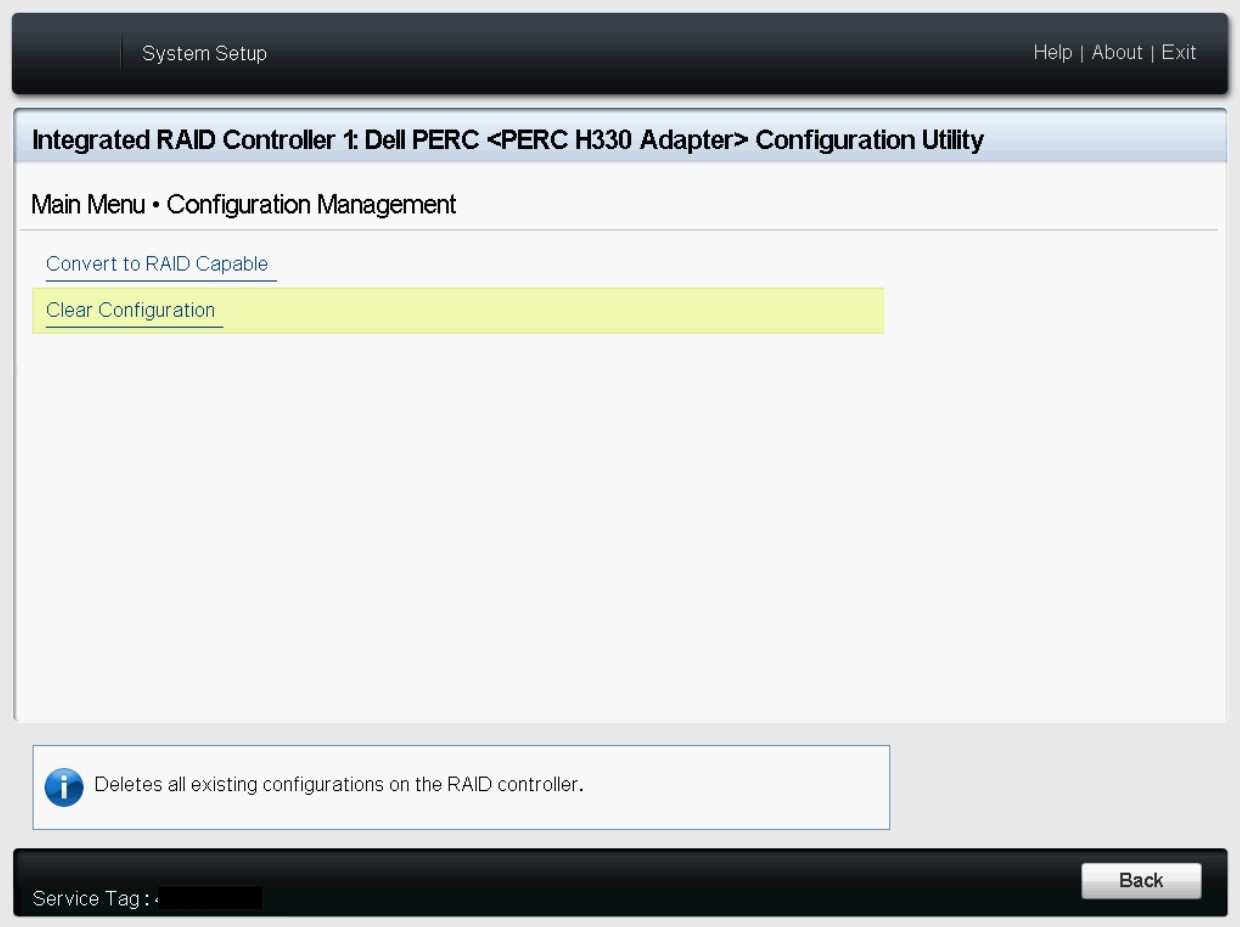

▲ Clear Configuration 清除硬碟上的 RAID 設定檔

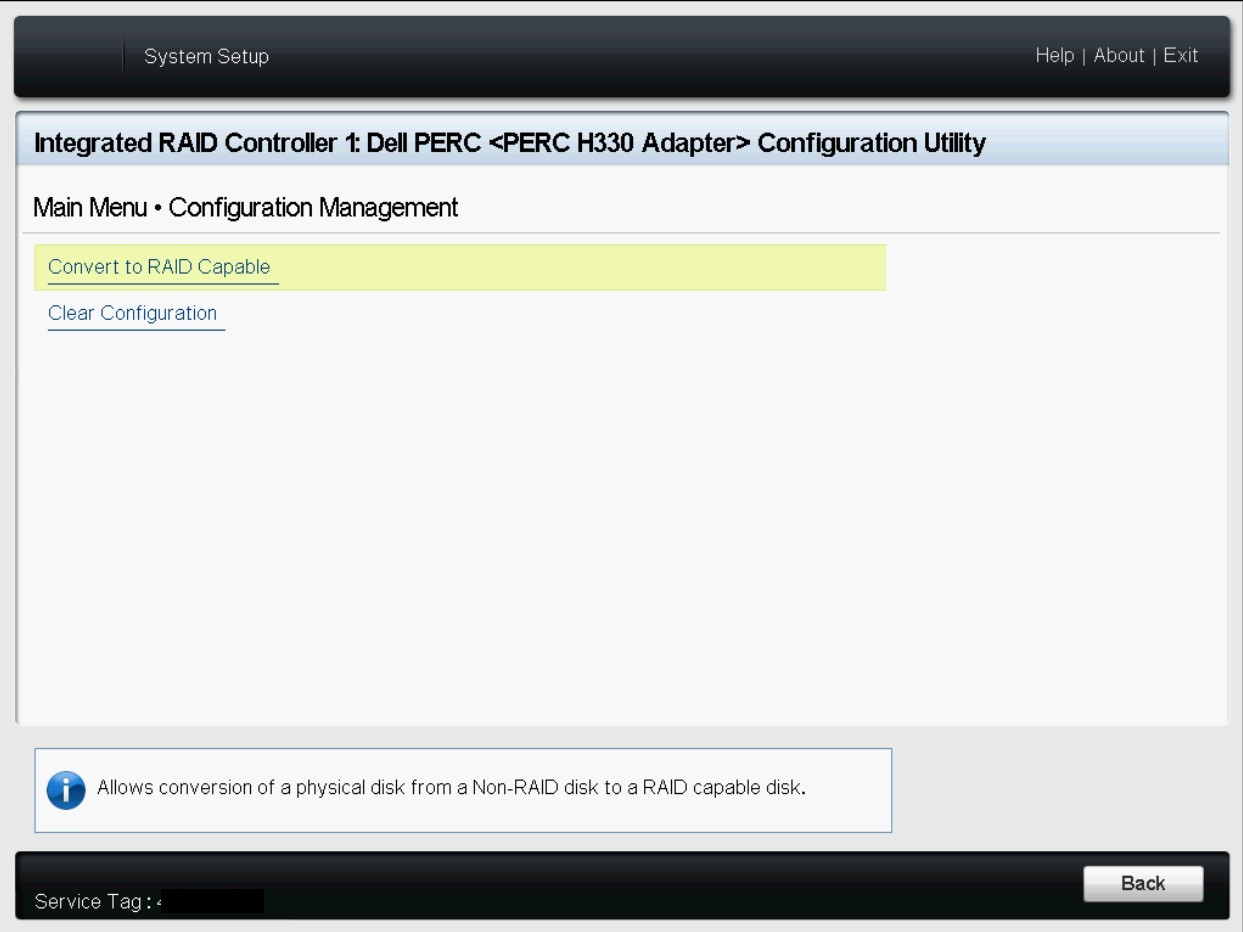

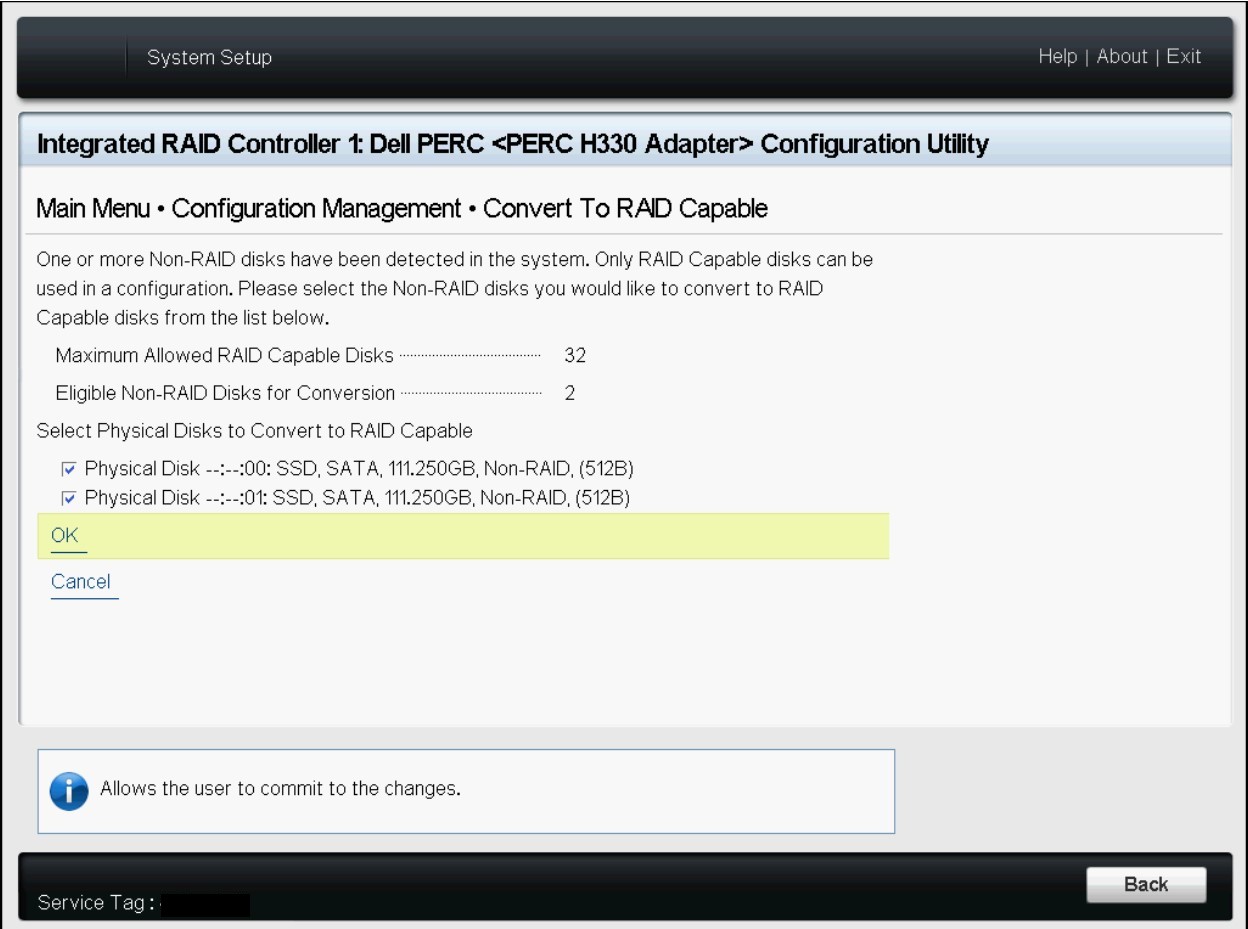

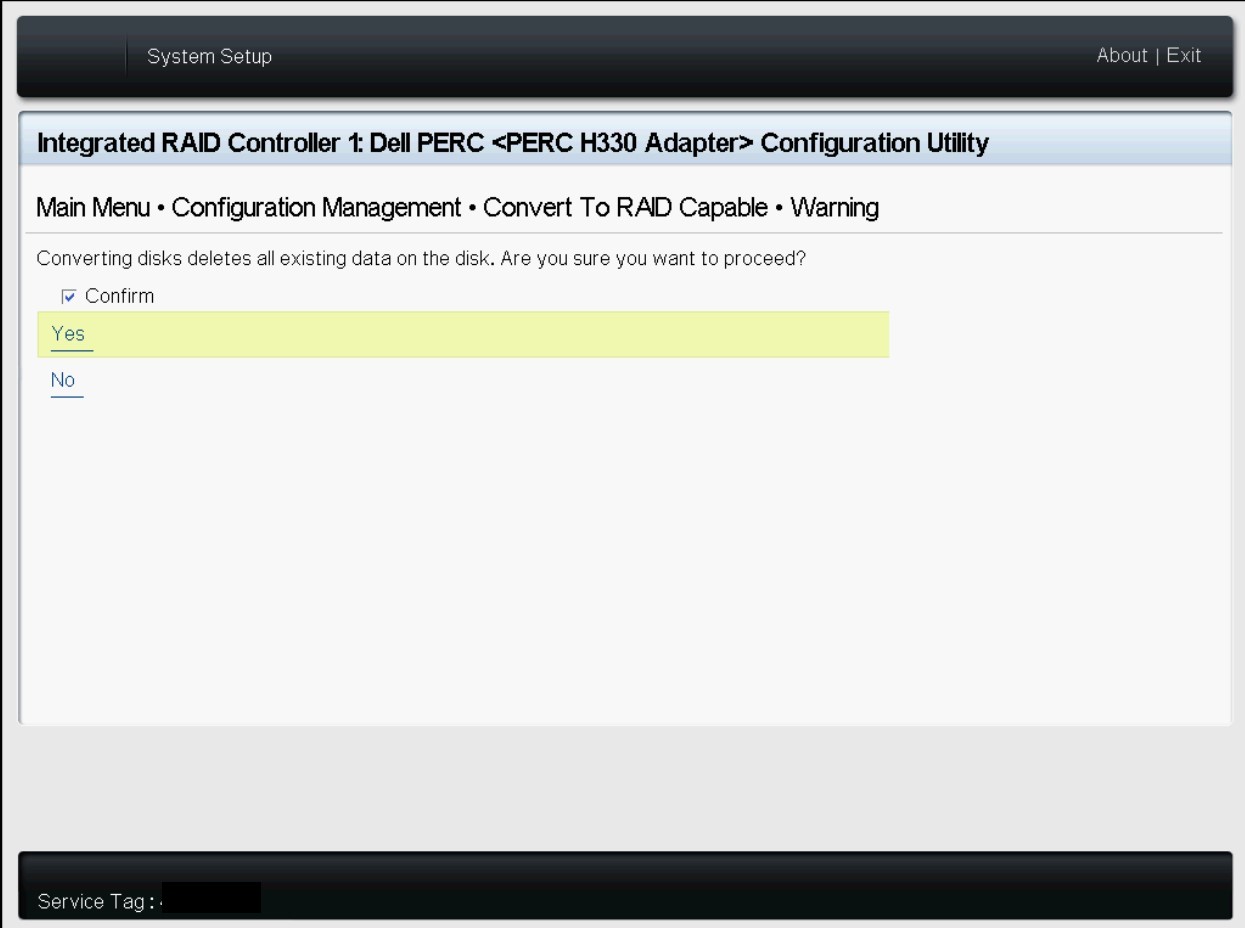

▲ 轉換成 RAID 可用，會將存在硬碟上的 DATA 清除!!

▲ 完成之後重新進入會多出 Virtual Disk 的選項

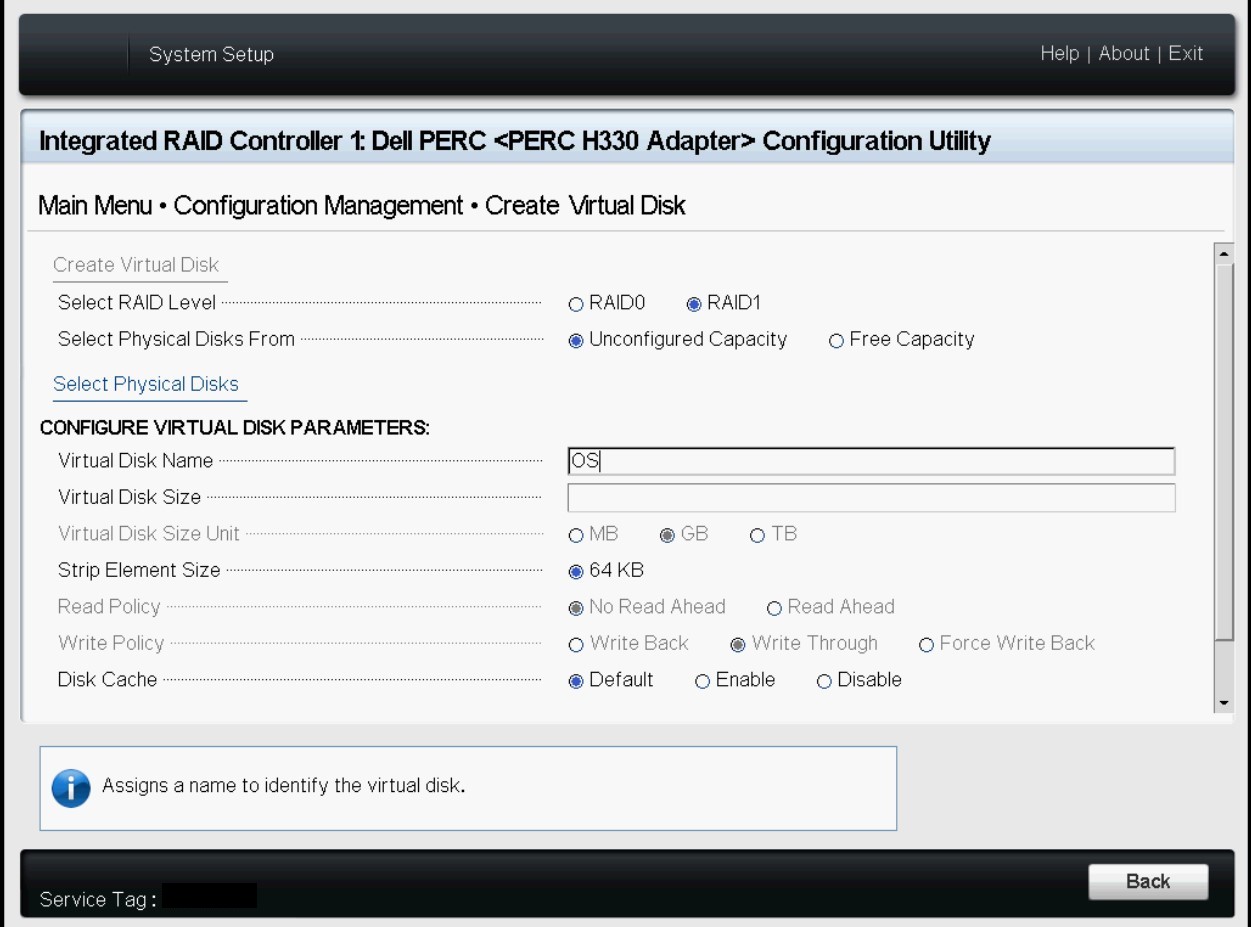

▲ 設定 RAID

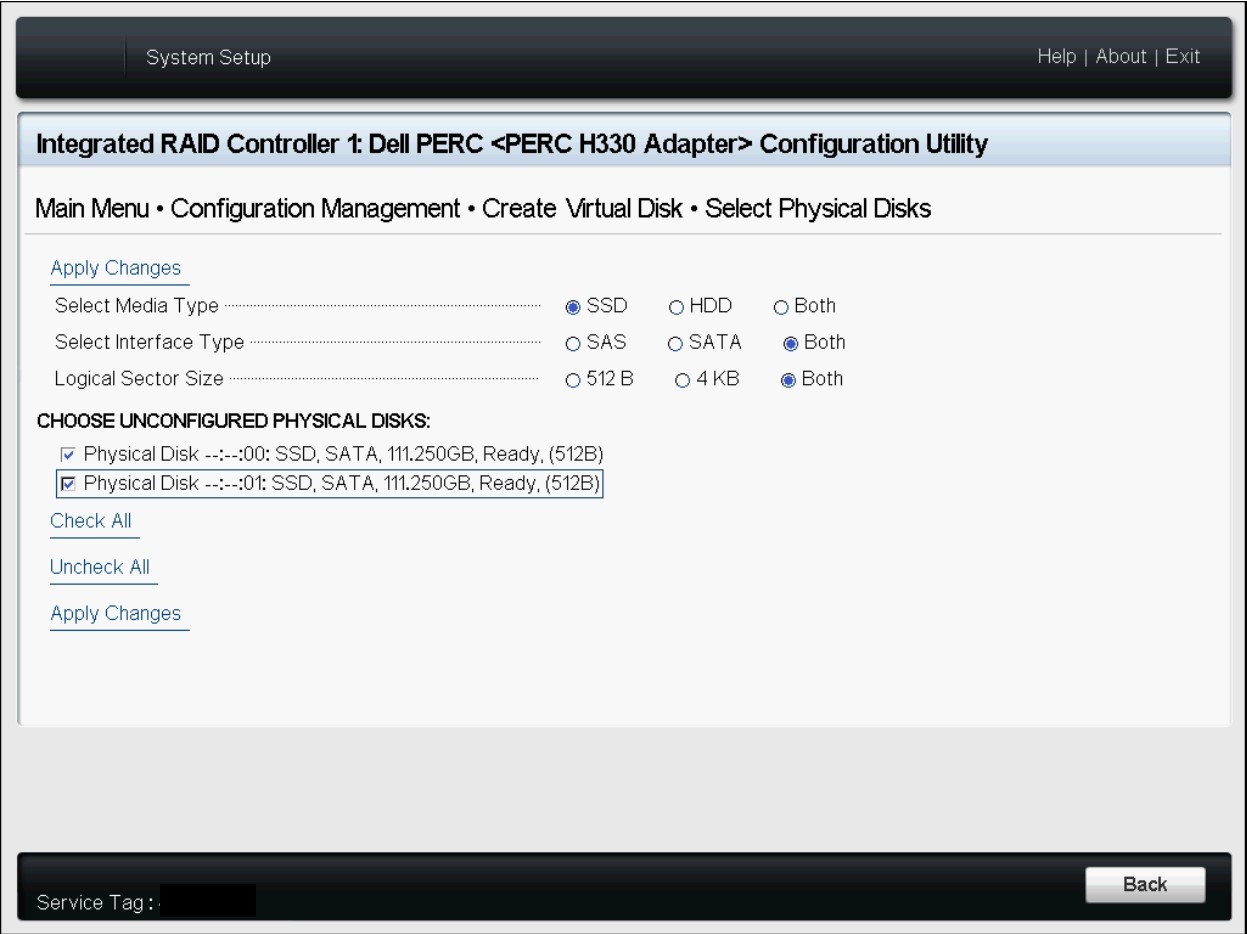

▲ Select Physical Disks

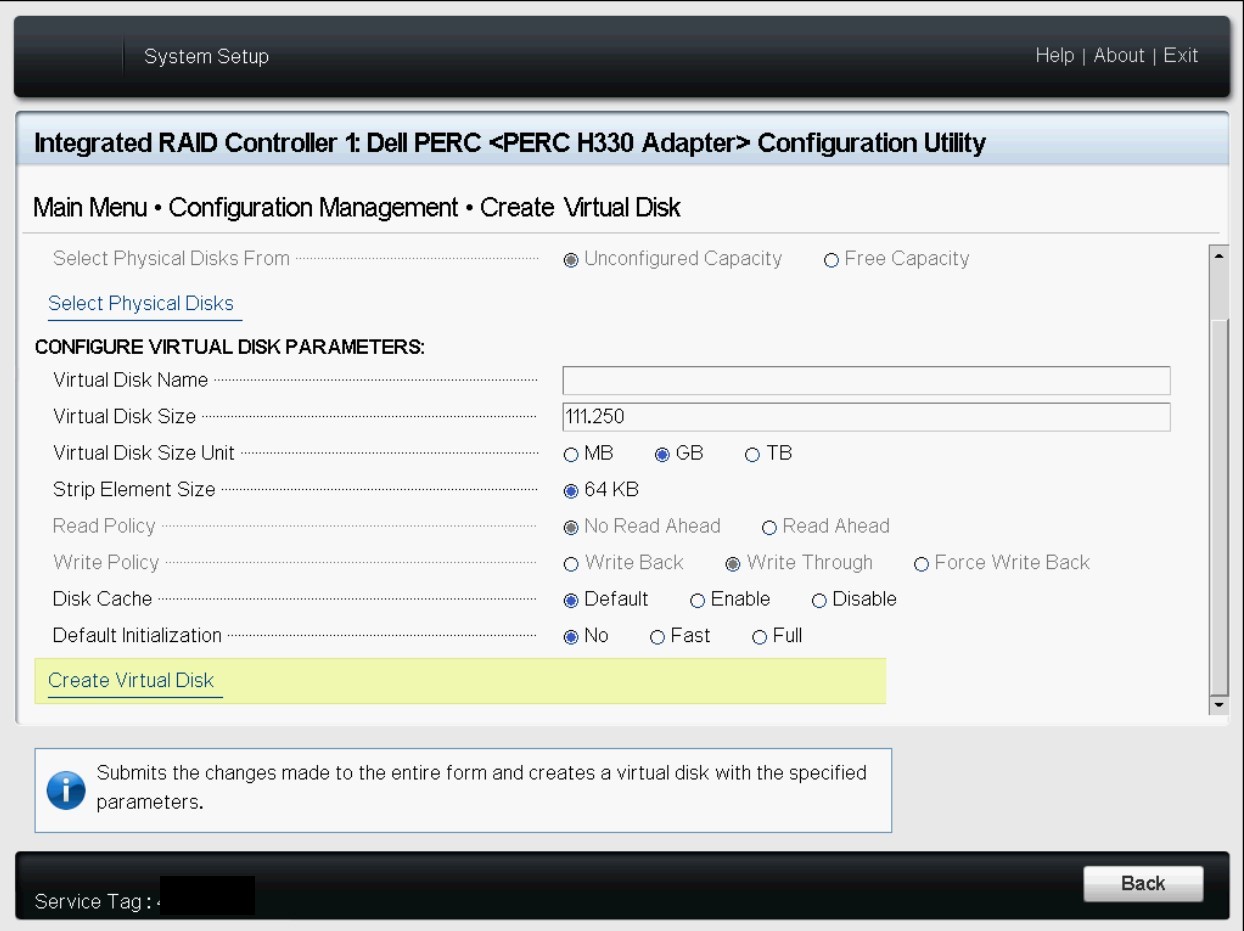

▲ 最後按下 Create Virtual Disk

▲ 完成
