到職以來一直有一個很大的困惑:大家上班都撥 VPN 到 CVT，CVT 流量不會爆炸嗎?
之後又得知 CVT 只拉了一條 30M 的線路… 那豈不是 10 個人同時撥放 Youtube 影片頻寬就被吃滿了 OAO


剛好這次要將 DC2 的 vCenter 做升級，需要上傳 .iso。以往都撥 Fortinet 提供的 SSL-VPN 到 CVT
整個封包轉送的過程 21208 Office > = SSL VPN = > CVT > == IPsec VPN == > DC2
網路速度瓶頸就會受限於 CVT 的 30M 線路，於是跟網路組拿了一組直通 DC2 的 VPN 連線資訊
在問題查找的過程中順便解答到職以來的困惑

一直以來都把 VPN (正確來說應該是 Tunneling Protocol) 視為 OSI 模組底層協議，例如: L2TP/IPsec
啟用後， host 上的所有的流量都會進入隧道並且從隧道的另一端，也就是 VPN Server 所在的地方出來
會有這種錯覺不外乎日常使用的 VPN 都是這種模式 (Full tunneling)，舉幾個例子:

  1. ADGuard License 在俄羅斯地區用盧比買便宜許多。 BTW，後來放棄 ADGuard 轉用 Open Source 的 Blokada
  2. Google Play , Netflix , AppleID 突破地區限制存取服務，當連上 VPN 後整隻手機的網路變得極慢。使用 myip.com.tw 查看 Public IP 也會是 VPN 選擇的那個國家

直到這次發現原來 Tunneling 隧道有分為 (1) Full Tunneling (2) Split Tunneling

Full Tunneling

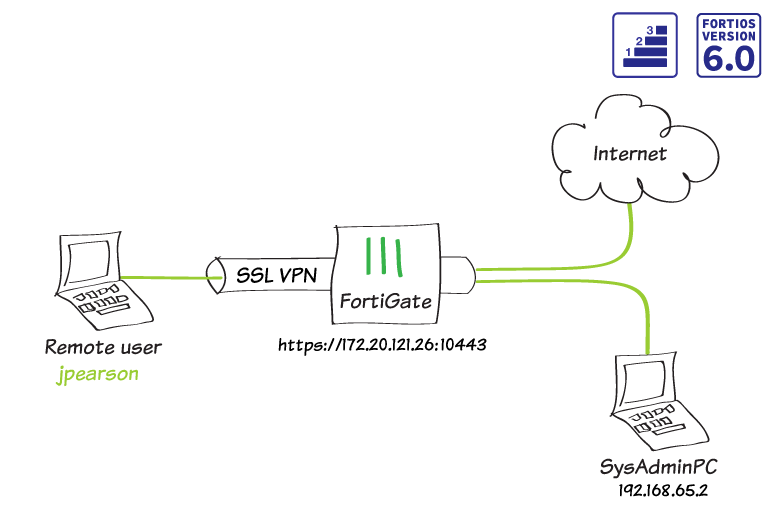

full_tunneling_fortinet


如上網路拓譜圖，VPN server 接管所有來自 user side 的流量。當 VPN server 收到不是屬於自己 Network 的封包時會將封包丟到 Default Gateway (通常都是 ISP) 進入 Internet (註:也可能 VPN Server 上有設定政策路由丟棄該封包)


優點:

  1. 能夠保護 user device 上所有的流量安全。市面上宣稱能夠保護資料安全的 VPN 都是 Full Tunneling。例如使用者連入咖啡廳提供的 Wi-Fi 辦公
    如果流量又未經加密很容易讓在區網的其他使用者攔截封包，竊取封包當中的明文帳號密碼。但即使封包有加密 (例:HTTPS) 有心人士也能得知該使用者去了哪些網站 (IP Address)

缺點:

  1. 裝置上的所有流量都經過隧道，server side 面對網路頻寬吃緊的情況

Split Tunneling

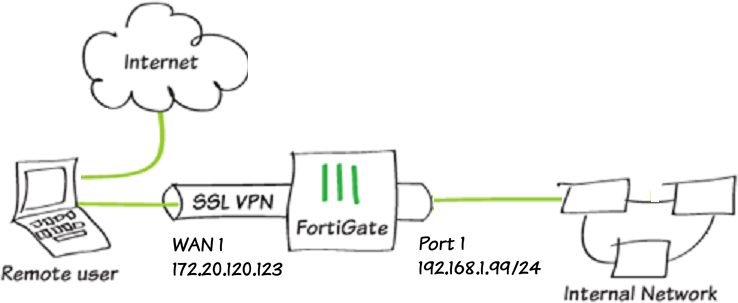

split_tunneling


網路拓譜圖可以看到 user side 不再只有 VPN Tunnel 可以走，多了一條原本的路可以選擇。
這就是 Split Tunneling 在 Fortinet 中文翻譯是 「切分通道」
Server side 不再接收所有來自使用者裝置的流量，限制隧道只能通過 VPN Server 設定的 Destination IP

優點:

  1. VPN Server 網路負荷小，使用者也不會因為連上 VPN 後造成其他服務連線速度龜速

實際結果

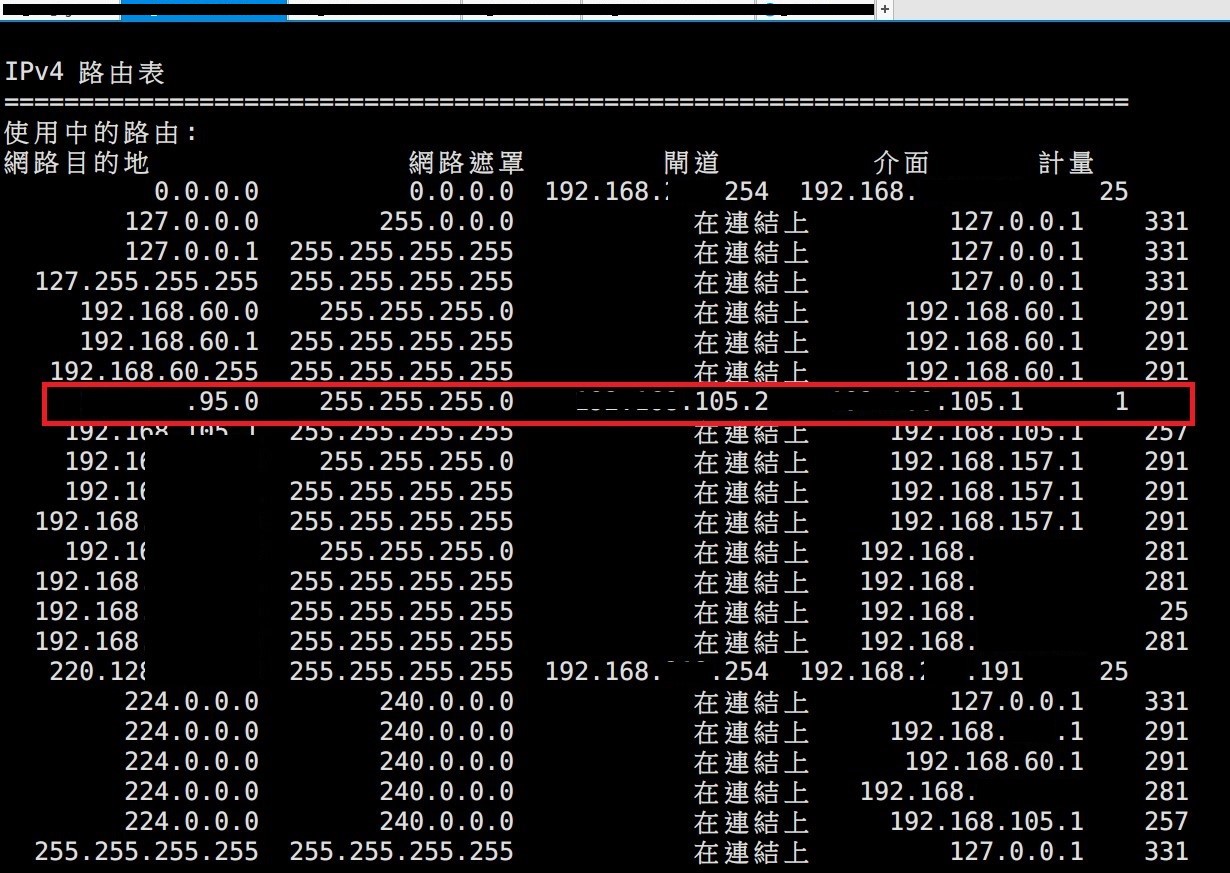

在 Windows 環境中執行 route print 可以看到多了一個 95 段的路由


route_print_direct_dc2

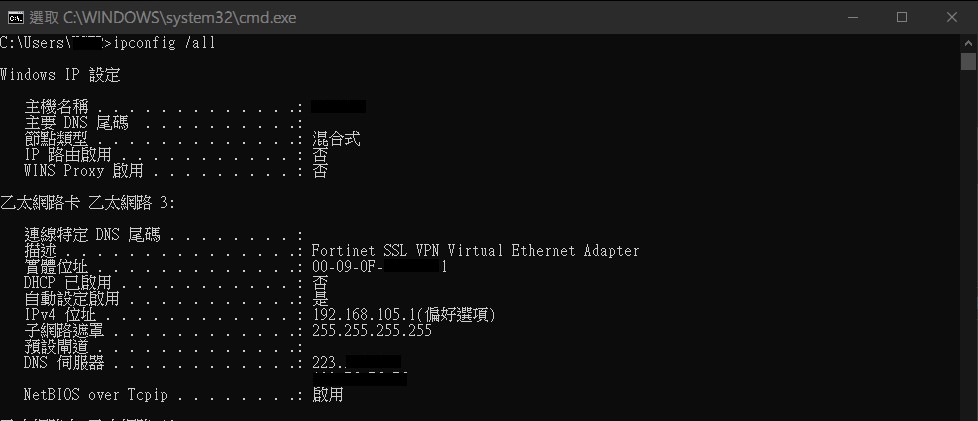

經由這張虛擬網卡出去


route_print_direct_dc2_ipconfig

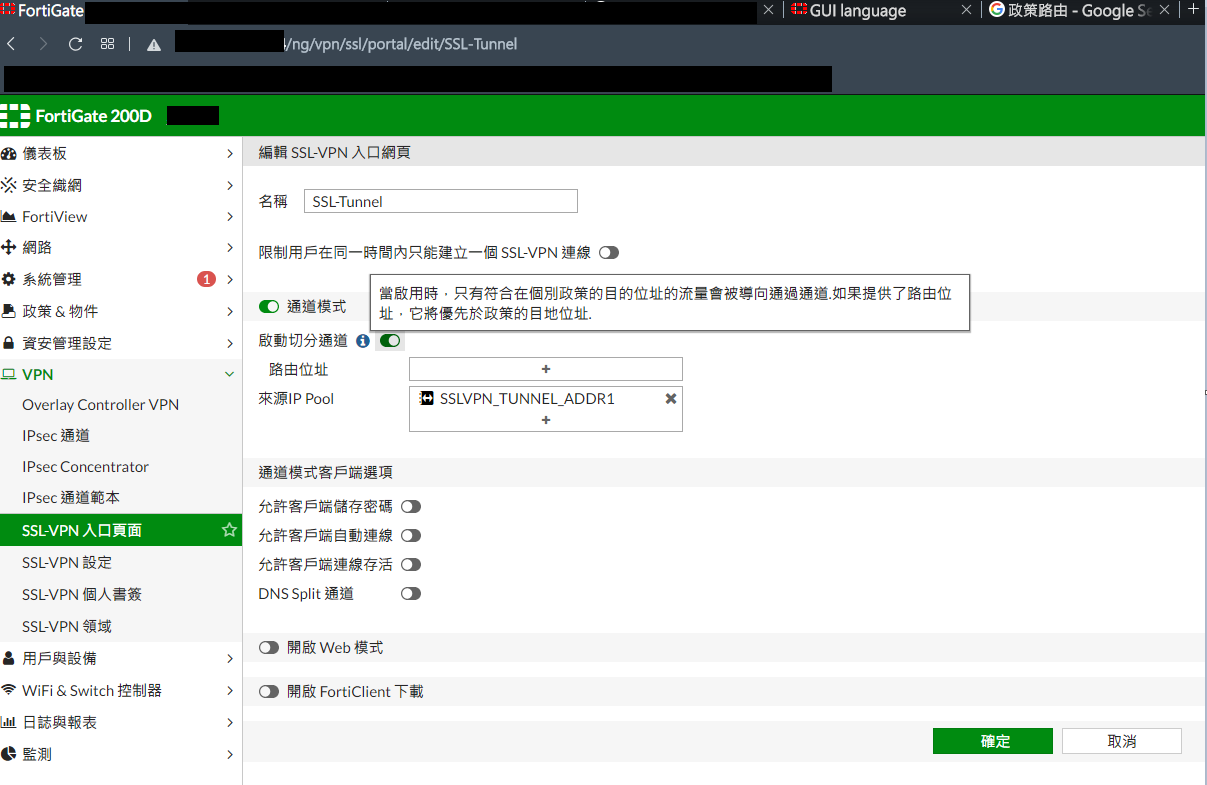

forti_split_tunnel_config

▲ Fortinet 上的設定
